WSI57C128F-70D输入级图6.4,3为741的简化电路,只是将图6.4.2中电流源电路用电流源代替。输入级是由T1~T6组成的差分式放大电路,由T6的集电极输出,T1、T3和T2、T4组成共集一共基复合差分电路。纵向NPN管T1、T2组成共集电路可以提高输人阻抗,而横向PNP管(电流增益小,击穿电压大)T3、T4组成的共基电路和T5、T6、T,组成的有源负载,有利于提高输入级的电压增益、提高最大差模输人电压yidm=±30Ⅴ并扩大共模输入电压范围yicm≈±13 VC,同时可以改善频率响应。另外,有源负载比较对称,有利于提高输人级的共模抑制比。T7用来构成T5、T6的偏置电路。在这一级中,T7的b7比较大,Jb7很小,所以Ic3=rc5。这就是说,无论有无差模信号输人,总有rc3=rc5=Jc6的关系。

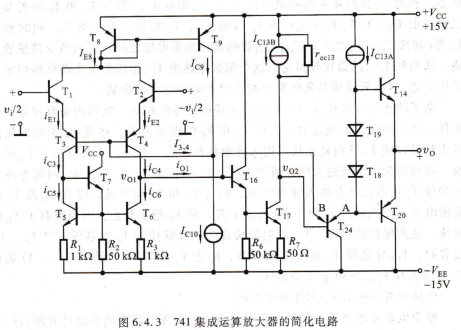

741集成运算放大器的简化电路,当输人信号vi=0时,差分输入级处于平衡状态,由于T16、T17两管的等效卩值很大,因而I:16可以忽略不计,这时rc3=rc5=rc4=rc6,输出电流io1=0。

当接人信号ui并使同相输入端3为(+),反相输入端2为(一)时,则T3、T5和T6的电流增加,九3=Ⅱ5=ic6=Jc,而T4的电流减小为-ic4=-ic。所以,因T3、T4是横向二极管,它的击穿电压很大,一般在50Ⅴ左右。而NPN的BJT一般只有3~6Ⅴ。

输出电流io1=Ⅱ4-t6=(Jc4-Fc4)-(rc6+|6)=-2ic,这就是说,差分输人级的输出电流为两边输出电流变化量的总和,使单端输出的电压增益提高到近似等于双端输出的电压增益。

当输人为共模信号时,Jc3和Jc4相等,io1=0,从而使共模抑制比大为提高。

中间电压放大级,如图6.4.3所示,这一级由T16、T17组成。T16为共集电极电路,T17为共射极放大电路,集电极负载为T13:所组成的有源负载,其交流电阻很大,故本级可以获得很高的电压增益,同时也具有较高的输人电阻。

输出极,本级是由T14和T2。组成的互补对称电路①。为了使电路工作于甲乙类放大状态,利用T1:管的集一射两端电压ycFu(见图6.4.2)接于T14和T20两管基极

之间,由T19、T1的7班(见图6,4.3)给T14、T20提供一起始偏压,同时利用T19管(接成二极管)的y:"9连于T1:管的基极和集电极之间,形成负反馈偏置电路,从而使ycL1:的值比较恒定。这个偏置电路由Tl“组成的电流源供给恒定的^△作电流,T2“管接成共集电路以减小对中间级的负载影响。

为了防止输人级信号过大或输出短路而造成的损坏,电路内各有过流保护元件。当正向输出电流过大,流过T14和R9的电流增大,将使R9两端的压降增大到足以使T15管由截止状态进人导通状态,/cE15下降,从而限制了T14的电流。在负向输出电流过大时,流过T2。和Rl。的电流增加,将使凡0两端电压增大到使T21由截止状态进人导通状态,同时T23和T22均导通,降低T16及T口的基极电压,使T17的yc17和T24的7E24A上升,使T20趋于截止,因而限制了T20的电流,达到保护的目的。T24:发射极构成的二极管接到T16的基极,当T16、T”过载时,T24:导通使T16基极电流旁路,防止T17饱和,从而保护T16,以免在T16过流及高ycE16≈30Ⅴ下烧毁T16。

电路中外接电容Cc用作频率补偿,整个电路要求当输人信号为零时输出也应为零,这在电路设计方面已作考虑。同时,在电路的输入级中,T5、T6管发射极两端还可接一电位器Rp’中间滑动触头接一yEE,从而改变T5、T6的发射极电阻,以保证静态时输出为零。

在图6.4.3中,当接人信号电压″i的瞬时极性使同相输人端(3端)ui1为(十),反相输入端(2端)⒐2为(一)时,利用瞬时极性法分析各放大级输出电压的瞬时极性为则输出信号电压vo与ui1(3端)同相,vo与ui2(2端)反相。关于741的主要参数见表MC14573型运放电路由哪几部分组成?各部分的作用如何?

BJT LM741型运放的偏置电路由哪些器件组成,电路中电流源电路各起什么作用?

试说明BJT LM741型的输人级、电压放大级和输出级电路的基本形式。电路中有哪些保护电路?深圳市唯有度科技有限公司http://wydkj.51dzw.com/

实际集成运放的主要参数,评价集成运放性能的参数很多,一般可分为输入直流误差特性、差模特性、共模特性、大信号特性和电源特性等,现分别介绍如下。

输入直流误差特性(输人失调特性)

输入失调电压yl。一个理想的集成运放,当输人电压为零时,输出电压也应为零(不加调零装置)。但实际上它的差分输人级很难做到完全对称,由于某种原因(如温度变化)使输入级的Q点稍有偏移,输人级的输出电压发生微小的变化,这种缓慢的微小变化会逐级放大使运放输出端产生较大的输出电压(常称为漂移),所以通常在输入电压为零时,存在一定的输出电压。在室温(25℃)及标准电源电压下,输人电压为零时,为了使集成运放的输出电压为零,在输人端加的补偿电压叫做失调电压yIo。实际上指输入电压yI=0时,输出电压y。折合到输入端的电压的负值,即yi0=-(vo|vi0)/avoyIo的大小反映了运放制造.
