FT121Q试用74HC138和一片74HC139构成5线-32线译码器 , 输入为5位二进制码B4B3B2B1B。 ,对应输出LO~L31为低电平有效信号。

解 :首先列出5线 一32线译码器的真值表 ,如表4,4.7所示 。

从表4.4.7可以看出,当B4B3=00,而B2B1B。 从000变化到111时 ,对应L。~L7中有一个输出为0,其余输出全为1,因此4片74HC138中,设置片(0)为译码状态,其余3片为禁止译码状态,对应的输出L8~L31全为1。

以此类推,当B4B3=01,B2BlBO从000变化到111时,L:~L15分别输出有效信号,此时设置片(1)为译码状态。当召4B3=10和11时,分别设置片(2)和片(3)为译码状态。因此,将5位二进制码的低3位B2BIB。分别与4片74HC138的3个地址输人端A2A1AO并接在一起。

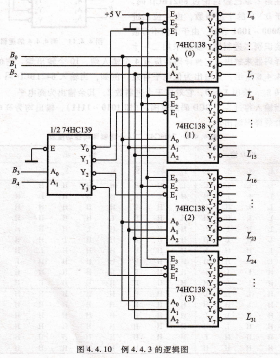

高位B4B3有4种状态的组合 ,因此接入74HC139的两个地址输人端A1A。 ,74HC139的4个低有效输出信号分别接人4片74HC138的低使能输人端 ,使4片 74HC138在B4B3的控制下轮流工作在译码状态 。这样就得到5线 -32线译码器 ,逻辑图如图4.4.10所示 。
