Y6237-06-TE1它们为“发电机端”)。所谓“发电机端”的接线原则是功率表标有“*”号的电流端钮必须接至电源的一端,而另一电流端钮则接至负载端,电流线圈串联接入电路之中;功率表中标有“※”号的电压端钮,可以接至电流端钮的任一端,而另一个电压端钮则跨接到负载的另一端,使功率表的电压支路并联接入电路之中。

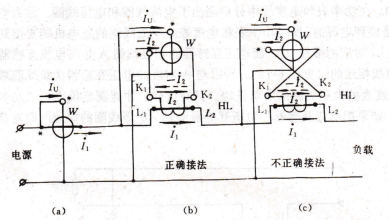

电源负载不正确按法功率表通过电流互感器的接法分析图(a)功率表直接接入线路,(b)功率表通过电流互感器的正确接法;(c)功率表通过电流互感器的不正确接法;W一功率表;HL一电流互感器;LrL2―电流 .互感器的初级线圈;Kl-K2一电流互感器的次级线圈。

图6-10(b)表示功率表通过电流互感器的正确接法。该电流互感器初级的“L1”端钮接到电源端,因此电流互感器的次级线圈的对应端K1应与功率表的相应发电机端“※”相连接,才是正确的接法。这是因为电流互感器次级电流F2与初级电流rl反相(假设相角a很小,可忽略不计),所以与r1同相的(―i2)就如图6-10(b)所示那样指向功率表的发电机端“x”。图6-10(c)则是一种不正确的接法。

测量用互感器的极性测定,测量用互感器的极性标志有时由于磨损而模糊不清,或者是经修理后需要重新标出“极性”,有时也需要对互感器原有  图6-11 测量用互极性标志予以校核。在这些场合下,都需要进行试验,以确定   感器极性测定线路其极性。图6-11表示一种常用的简便极性测定线路。

E一干电池;uA一微安表;图中直流电源可用干电池,先在互感器的初、次级端钮上Ki开关。任意标出“+”“―”号作为假想的极性标记,然后将干电池的正极接至匝数较多的线圈的“+”端钮(通常是电流互感器的次级线圈,电压互感器的初级线圈),干电池的负极经开关K接至该线圈的“-”端钮。在互感器的另一线圈接一磁电系微安表或毫伏表,其微安表的“+”极接到互感器线圈的“+”端钮。当开关K接通的瞬间,将有感应电流通过微安表,若这时微安表指针正向偏转,则表明原来假定的极性是正确的,即初、次级线圈标有相同标志的端钮为同名端。若微安表指针反向偏转,则表明原来假定的标志不符实际情况,应加以改正。

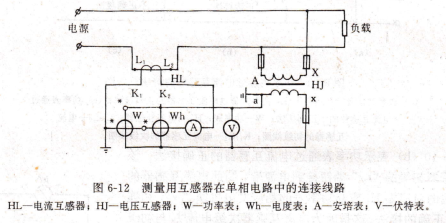

测量用互感器在单相电路中的接法,是测量用互感器在单相交流电路中的接线图。接测量用互感器的测量仪表有安培表(A)、功率表(W)、电度表(Wh)以

及伏特表(V)。在功率表和电度表中分别画出了电流线圈和电压线圈。因为电流互感器的初级Ll端钮是接到电源的,所以功率表和电度表的电流线圈的发电机端要接到电流互感器次级线圈中与L1对应的端钮K1,而电压互感器的初级端钮A是与电流互感器的初级线L1、l2所在的线相连的(见图6-12),所以与A对应的电压互感器次级线圈端钮a就要接到功率表和电度表的电压支路的发电机端。只有这样,才能满足仪表的“发电机端的接线规则”。显然,如果把电流互感器和电压互感器的初、次级线圈的端钮同时对换,并不会影响测量结果。

测量用互感器在单相电路中的连接线路,HL一电流互感器;HJ一电压互感器;W一功率表,Wh一电度表,A一安培表;V一伏特表。

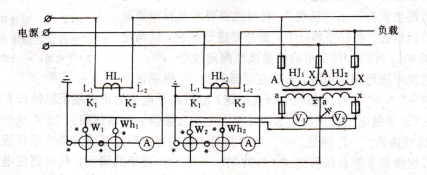

测量用互感器在三相电路中的接法,为测量用互感器在三相电路中的连接线路。在三相三线制电路测量中可以采用“两表法”测量功率或电能。这时,只要使用两个电压互感器和两个电流互感器就行了。同样,互感器的极性必须使接入的两个功率表和两个电度表的接线遵守“发电机端的接线规则”。

负载用“两表法”测量三相功率及电能时经测量用互感器接到三相电路中的连接线路.
