MAX328CWE-T极化继电器灵敏度高的原因
发布时间:2019/10/31 19:05:28 访问次数:2925

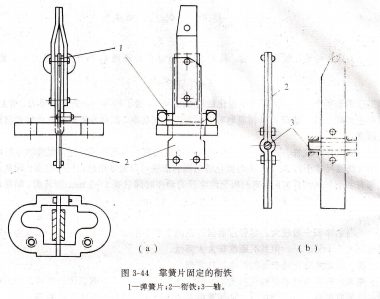

MAX328CWE-T靠簧片固定的衔铁1―弹簧片;2一衔铁;3一轴。
极化继电器的特点,具有方向性。继电器衔铁的动作能反应输入信号的极性;
灵敏度高。极化继电器的吸合功率较普通电磁式继电器小,一般小于1mW。有的极化继电器的吸合功率可达10 uW,吸合安匝为0,5~1安匝。
以图3-40为例来说明极化继电器灵敏度高的原因。
作用于衔铁上的力F可由下式决定(假设力的正方向指向左边气隙),即F=F1―F2
式中 F1―工作气隙a1内磁通所产生的吸力;
F2一工作气隙a2内磁通所产生的吸力。
线圈未通电前作用于衔铁上的吸力完全由极化磁通Φm1和Φm2所产生,即
Fm=1/2uos(Φm12~Φm2)
式中S为极面面积。
线圈通电后作用于衔铁上的吸力由Φm1一Φg(工作气隙a1内的合成磁通)和甄2+Φg(工作气隙a2内的合成磁通所产生),因此
F=1/2uos(Φm1-Φg)2-(Φm2+Φg)2]
=1/2uos(Φm12-Φm2)―2ΦmΦg
=Fm―Fg (3-19)
由式(3-19)可见,线圈通电后,就增加了一个由工作磁通Φg所产生的吸力Fg,而
Fg=1/uosΦmΦg (3-20)
即工作磁通所产生的吸力正比于极化磁通Φm。因此,为了得到一定的电磁吸力,增大Φm就可相应地减少Φg,也就可以相应地减少线圈磁势或功率,因而使极化继电器能获得较高的灵敏度。
动作速度快。由于极化继电器的灵敏度很高,因此就可以使得线圈的电时间常数很小(线圈尺寸小)。此外,某些极化继电器的衔铁可以做得很轻,行程也小。所有这些情况都有利于加快动作时间。有的极化继电器的动作时间只有1~2 ms。而目前,即使动作速度较快的普通电磁式继电器的吸合时间也要5~10 ms。
极化继电器的主要缺点是触点的切换容量小,并且通常只有一组转换触点,此外,极化继电器的体积一般较大。尽管目前国外已能生产小型极化继电器,其体积仅为一般极化继电器的几十分之一,但其灵敏度却大大降低。
差动式极化继电器的基本工作原理,差动式极化继电器是构成反流割断器的基本元件之一。下面通过分析差动式极化继电器在反流割断器中所起的作用,从而掌握差动式极化继电器的基本工作原理。

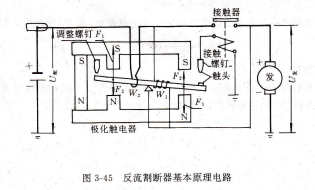

图3-45所示的是反流割断器的基本原理电路。图示的差动式极化继电器中有永久磁铁和两对磁极,在磁极中间横放着一根条形衔铁,其上绕有两个线圈,一个线圈跨接在发电机的“+”端和电路网之间,感受发电机与网路间的电压差,叫做差动线圈″1,另一个线圈串联在发电机输出电路中,感受反流值,叫做反流线圈″2。衔铁的中部有支点,衔铁可以绕支点在上下磁极之间的气隙中转动。衔铁的右端有触点,它控制着接触器的线圈电路。差动式极化继电器中没有恢复弹簧,触点的通断完全取决于永久磁铁的作用及线圈电流的方向和大小。
