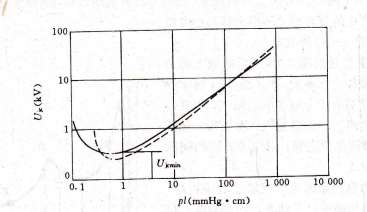

D8742H铜电极在空气中的ujc与pJ的试验(实线)和计算(虚线)曲线

ujcmin是巴申曲线的最低点,代表间隙最容易被击穿的情况。

需要说明的是巴申曲线只给出均匀电场的击穿电压。实际的电气元件中,电场都不是完全均匀的,这时的击穿电压一般均低于巴申曲线上的数值。

自持放电又可细分成若干阶段,按图2-25中的曲线分为:

汤逊放电区,曲线的BC段;

辉光放电区,曲线的CD段;

弧光放电区,曲线的DEF段,这时在间隙之间产生电弧。

在开关电器中,气体间隙击穿以后,通常立即发生弧光放电,此时弧隙中带电粒子的变化情况可用下式表示:

dn/dt=(dn/dt)r+(dn/dt)c-(dn/dt)f-(dn/dt)q    (2-25)

式中  dn/dt一弧隙中带电粒子随时间的变化率;

(dn/dt)y一由于光、热发射和光、热游离作用,带电粒子随时间的变化率;

(dn/dr)c―由于高电场发射,二次电子发射和电场游离作用,带电粒子随时间的

变化率;

(dn/dt)f―由于复合作用,带电粒子随时间的变化率; ・

(dn/dt)q---由于扩散作用,带电粒子随时间的变化率。

如果dn/dε>0,则弧隙中带电粒子越来越多,电弧燃烧将趋于炽烈。如果dⅣ/dt>0,则弧隙中带电粒子越来越少,游离作用减弱,电弧将趋于熄灭。如果dn/dt=0,则弧隙中带电粒子数保持不变,电弧将稳定燃烧。所以式(2-25)是根据弧隙中带电粒子数的增减来判别电弧燃烧是趋子炽烈、熄灭还是稳定燃烧的公式―离子平衡公式。

个输入端,而另一端输入端由借位信号y控制。当y=1时,D3~D。反相,并它既

的功也可以进行低电平有效的运算,而两种运算能不同。表4.4.1给出了输人、输出均为低电平有效的功能表,低电平有效的逻辑符号如图4.4.38所示。此处为简明,将功能表中低电平有效符号上面的“一”省略。

表4,4,18①ALU系Arithmetic Logic Unit的缩写。

若干典型的组合逻辑集成电路功能(低有效输人、低有效输出)M=L 算术运算.

根据选择输人信号S3~sO的16种组合,该算术/逻辑单元可以对两个4位数据A和B进行16种算术或逻辑运算。当模式选择M=H时,ALU进行逻辑运算。

例如F=A+B表示F3=A3+B3,F2=A2+B2,Fl=y+B1,FO=AO+BO。当J.F=L

时,ALU对A和B进行算术运算,并考虑各位之间的进位和借位信号该电路有比较功能。如果输入数据处=B相等, 当选择S3S2sls。 =0110, 图4.4.38 算术/逻辑单元74LS181u=1时,根据功能表可知,电路进行逻辑简化逻辑符号运算,F=AOB=1,比较输出端(A=B)为1。

该电路进行扩展时,可采用串行进位或者并行进位连接方式。C71为串行进位输人端,C河+4为串行进位输出端;芯片内部是并行进位的超前进位逻辑结构,

G为进位产生输出端,P为进位传输输出端,用于多个芯片的并行进位连接。可以根据需要对ALU的位数扩展,把若干片4位ALU与超前进位产生器连接,图4,4.39所示为16位ALU的连接方法。这种运算电路从最低位到最高位都是超前进位,常称为全超前进位电路。

什么是半加器?什么是全加器?

超前进位加法器和串行进位加法器的区别是什么?
