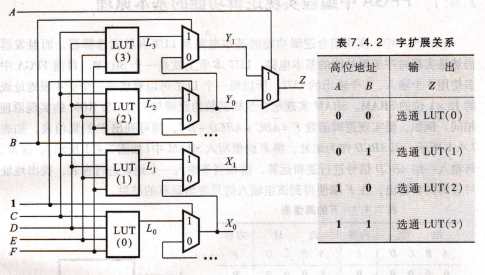

VI-21L-CW由于一般的LUT为4输入结构,所以,当要实现多于4变量的逻辑函数时,就需要用多个LUT级联来实现。一般FPGA中的LUT是通过数据选择器完成级联的。图7.4.2所示是由4个LUT和若干个2选1数据选择器实现6变量任意逻辑函数的原理图。该电路实际上将4个16×1位的LUT扩展成为64×1位。A、B相当于6位地址的最高2位,它们取不同值时,输出与LUT的关系如表7.4.2所示。

在LUT变量逻辑函数和数据选择器的基础上再增加触发器，便可构成既可实现组合逻辑功能又可实现时序逻辑功能的基本逻辑单元电路．FPGA中就是由很多类似这样的基本逻辑单元来实现各种复杂逻辑功能的。

可编程数据选择器MUX，可编程四选一MUX (b)可编程MUX简化符号,可编程数据选择器MUX在FPGA中也充当着重要角色。例如,在图7,4,3(a)中,编程时在SRAM存储单元M1、M2中写入0或1,就可以确定被选中的输人通道与输出相连。此时MUX就是可编程的数据开关,编程后,开石英晶体振荡器工作原理如下。

石英晶体可作谐振器,是基于内部的“压电效应”。如果在晶片的两个极板间加一电场,则晶体会产生机械变形。反之,在晶片的两个极板间施加机械力,又会在相应方向上产生电场,这种现象称为压电效应。如在晶片的极板间施加交变电压,就会使晶片产生机械变形振动,在机械变形振动同时,又会产生交变电压。当外部施加交变电压的频率与晶片的同有谐振频率相等时,机械振动的幅度将会急剧增加.晶体振动幅度也达到最大.与此同时,囚压电效应产生的交变电压也达到最大,这种现象称为“压电谐振”。

石英晶体振荡器的等效电路与识别 石英晶体振荡器的图形符号及内部等效电路。

CO=K cO×Ac×FO-+C

式中 K cO一电容常数,其取值与装架形式、晶片形状有关;

Ac一电极面积,mm2;

FO一标称频率,kHz;
