HD49412FS关的位置也就确定了。为简明起见,在FPGA逻辑图中,通常采用图7.4.3(b)所示的简化符号。

由于SRAM中的数据理论上可以进行无限次写人,所以,基于SRAM技术的FPGA可以进行无限次的编程。

FPGA的结构,目前,虽然FPGA产品种类较多,但Xilinx公司的FPGA最为典型。这里以该公司的产品为例,介绍FPGA的内部结构及各模块的功能。

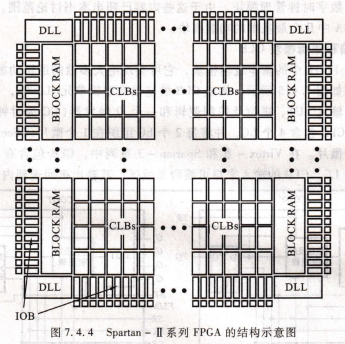

图7.4.4 Spartan-Ⅱ系列FPGA的结构示意图

FPGA的结构示意图如图7,4.4所示。它主要由可编程逻辑模块(CLB①)、RAM块(Bbck RAM)、输入/输出模块(IOB②)、延时锁环(DLL③)和可编程布线矩阵(PRM④,图7.4.4中未画)等组成。FPGA的规模不同,其所含模块的数量也不同。可编程逻辑模块CLB是实现各种逻辑功能的基本单元,包括组合逻辑、时序逻辑、加法器等运算功能。可编程的输人/输出模块IOB是芯片外石英晶体谐振器,简称晶振。晶振用一种能把电能和机械能相互转化的晶体在共振的状态下工作.以提供稳定、精确的单频振荡,同时也是一种用于稳定频率和选择频率的电子元件。广泛应用于军事电子设各、通信设备、发射与接收设备、数字仪表及钟表、各类计算机、控制电路、家用电器及儿童玩具。常见晶振元件外形如图12-1所示。晶振在电路中通常用字母“X”、 “G”、 “z”或“Y”表示。一般而言,负载电容的容值为数皮法到数十皮法,依频率和石英晶体的特性而定。计过程。这里主要介绍驱动继电器的集成电路ULN2003A。

ULN2003A驱动继电器的电路如图11-18所示。ULN2003A采用DIP-16或SSOP-16塑料封装。ULN2003A是一个非门电路,包含7个单元,单独每个单元驱动电流最大可达500mA,9脚可以悬空或接电源。

工作原理如下:当ULN2003A输入端为高电平时,相对应的输出口输出低电平,继电器线圈两端得电,继电器触点吸合;当ULN2003A输人端为低电平时,相对应的输出口呈高阻态,继电器线圈两端失电,继电器触点断开。

系Configurable Logic Block的缩写,也称为可配置逻辑模块。

系Input/output Block的缩写。

系Delay-Locked LOOp的缩写。

系PrOgrammable Routing Maoix的缩写.
