CTML0805-R47KROM常用于存放系统的运行程序。由于ROM是一种组合逻辑电路,因此可以用它来实现各种组合逻辑函数,特别是多输人、多输出的逻辑函数。设计实现时,只需列出真值表,输入看作地址,输出作为存储内容,将内容按地址写入ROM即可。下面举例说明ROM的一种简单应用。

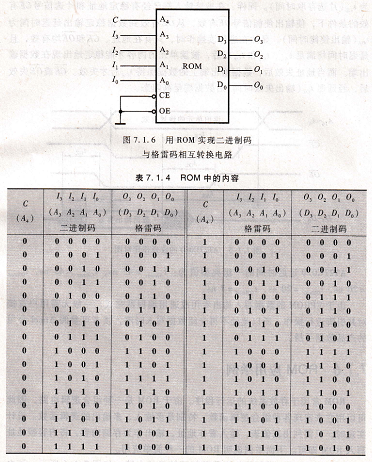

用ROM实现二进制码与格雷码相互转换的电路,如图7.1.6所示。该电路需要用ROM的5根地址和4根数据线。连接地址线最高位的C为转换方向控制位,待转换的代码由J3r2fl fO输入,转换后的代码由03020100输出。当C=0时,实现二进制码到格雷码的转换;而当C=1时,实现格雷码到二进制码的转换。ROM中的内容如表7.1,4所示(二进制码与格雷码的关系参阅1.4.2节的表1.4.2)。该ROM的容量至少为25×4位。

直接绘出LED数码管的内部结构和引脚图。数码管的内部结构和引脚图如图6-14所示。

图6-11 数码管的内部结构和引脚图,前两步已将LED数码管的结构类型和引脚图测出。接下来检测LED数码管中所有笔段发光性能是否正常。将数字万用表挡位置于二极管挡,将数字万用表黑表笔接到数码管固定的公共极阴极上(1或6脚),然后用裸铜线将LED数码管的各笔段引脚全部连接在一起。用数字万用表红表笔接触裸铜线的一端,此时LED数码管全亮,即所有笔段均应发光,显示出“8”字。检测接线示意图如图6-15所示。

图6-15 检测接线示意图

若被测数码管为共阳极类型,检测时只有将红、黑表笔对调才能测出上述结果(检查共阳极LED数码管时应改变电源电压的极性)。特别是在判别结构类型时,操作时要灵活掌握,反复试验,直到找出公式．
