EPM7032SLC44-10在工程上把端线之间的电压称为线电压。这些电压方向按字母下标的次序来表示,例如UAB、UBc、UcA。每相绕组或每相负载上的电压,称为相电压。用

UA、UB、Uc表示。流过中线的电流称为中线电流(FN),流过端线的电流称为线电流(几、r2、r3)。流过各相绕组或各相负载的电流称为相电流(ra、rb、

rc)。

显然,在星型联接时,线电流等于相电流。

下面首先来分析发电机三相绕组作星型联接之后,线电压与相电压之间的关系。按照上述的标记法及参考方向,可以画出电压矢量图,如图3.4-3所示。

根据基尔霍夫电压定律及几何的方法,可以推导出线电压与相电压之间的关系。

在图3.4-3中,利用基本三角函数可以得到下面表达式

UAB:=2Ua・cos30°

UAB:=√3UA

同理,可以求得:

UBc=√3Ub

UcA=√3Uc

从上述推导可以得出下列结论:在星型联接中,线电压是相电压的3倍,并且线电压超前于相电压30°;线电流与相电流相等。

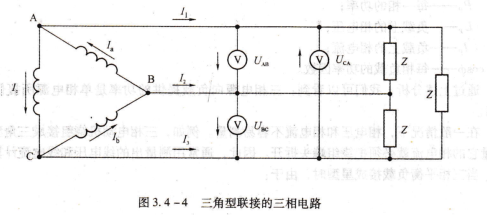

三角型联接,如果把发电机中的三个绕组作三角型联接,就得到了一个三角型电源。负载也可以作三角型联接,将二者用导线联起来组成三相电路,如图3.4-4所示。显然,在三角型联接时,线电压等于相电压。
