   计数式ⅤFC型A-D转换器的基本原理是将被电压转换为与之成正比的脉冲频率,然后在固定的时间间隔内对具有此频率的脉冲进行计数。所以此种转换器的关键在于如何实现电压-频率的转换。下面将主要讨论电压-频率的转换方法。

   其电蹬原理示意图如图3-16所示,相应的工作过程如图3-17所示。

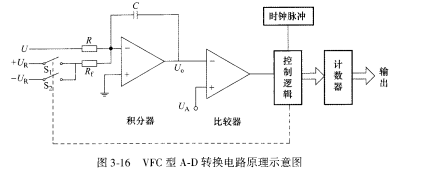

   图316 ⅤFC型A-D转换电路原理示意图

   图3-16中,被转换的电压σ加于积分器的输人端。当积分器只有σ输入时,其输出端产生与〃呈积分变化关系的σ。。当y。到达规定的电平σΛ时,控制逻辑发出指令使Sl或S2有一个闭合,将与σ极性相反的标准电压σR接人积分器,接入的时闰固定为tl。
