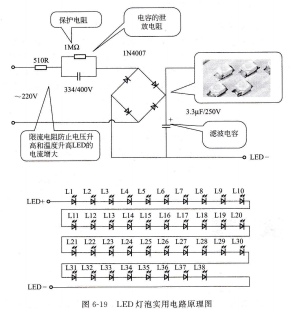

ACT96WH53BA-3025LED灯泡的实用电路如图6-19所示,本电路使用市电220V供电,220V交流电经降压电容降压后经全桥整流(4个1N4007二极管组成).再经过电解电容滤波后,通过限流电阻给串联的38只LED提供恒流电源。LED的额定电流为20mA。

实际在LED电路中可以不用滤波电路,3,3uF/250V电解电容是用来防止开灯时的冲击电流对I￡D的损害,开灯的瞬间因为降压电容的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了3,3uF/250V电解电容的介入,开灯的充电电流完全被3.3uF/250V电解电容吸收,起到了开灯防冲击保护作用。此电路适合驱动20~40只20mA的LED。

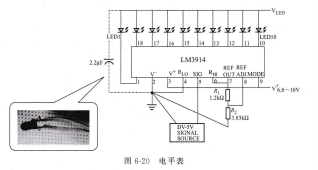

音响设备中大量使用LED电平表,如图6-20所示。它是利用多只LED指尔输出信号电平的.即IED数日不同,则表示输出电平有高低变化。由10只LED构成的电平表.当输入信号电平很低或没有电平输入时,LED全不发光。输人信号电平增大时.首先是点亮LED1,如电平继续增大时点亮LED2……

固定显示,LED数码管的工作电流为3~10mA,当超过30mA时会将数码管烧毁。因此需要在数码管的每一段串人一个电阻进行限流e电阻的选择范围为170Ω~lkΩ。
