29F0818-1SR-10耦合电容在低频信号的传递与放大过程中,为防止前后两级电路的静态工作点相互影响 ,常采用电容耦合 。为了防止信号中韵低频分量损失过大 ,一般采 用电解电容 。功率放大器CP4811应用电路如图3-30所示 。

电容降压电路电容降压电路及原理图如图3-31所示 。

半导体二极管也称晶体二极管,一般简称为二极管,是由PN结加上引出线和管壳构成的,是一种常用的半导体器件。在这一章节中将介绍二极管的种类、参数、识别与应用。

上午学基础 二极管的识别

在对二极管介绍之前,先介绍一下PN结的概念。在对PN结介绍之前要对P型半导体与N型半导体进行简单的回顾。

P型半导体:本征硅(或锗)中掺人少量硼元素(3价)所形成的半导体,多数载流子为空穴,少数载流子为电子。

N型半导体:本征硅(或锗)中掺人少量磷元素(5价)所形成的半导体,多数载流子为电子,少数载流子为空穴。

N型和P型半导体之间的特殊薄层叫作PN结,是半导体器件的核心,PN结具有单向导电的特性。即P区接电源正极,N区接电源负极,PN结导通;反之,PN结截止。

二极管的分类如下。

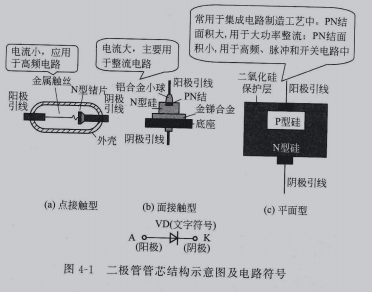

二极管的种类很多,根据所用的半导体材料不同,可分为锗管和硅管。根据二极管管芯结构不同,可分为点接触型二极管、面接触型二极管及平面型二极管。二极管管芯示意图及电路符号如图4-1所示。根据实际用途不同,可分为整流二极管、稳压二极管、开关二极管、检波二极管、变容二极管等,其电路符号如图4-2所示。

一般用点接触型二极管，正向和反向特性都一般,常在检波电路中使用，主要产品有SD34\SD46\1N34A等。

高反向耐压点接触型二极管。一般正向特性不太好或一般，但最大峰值反向电压和最大直流反向电压很高，高压电路中常用于检波和整流。 主要产品有SD38\1N38A\OA81等。

高反向电阻点接触型二极管，正向电压特性和一般二极管相同。反向耐压特别高，反向电流小（反向电阻高）。常用于高输入电阻的电路和高阻负荷电阻的电路中。主要产品有SD54\1N54A等。
