R88D-KT150H电容检测,固定电容器的检测,检测10pF以下的小电容 10pF以下的固定电容器容量太小,用万用表进行测量,只能检查其是否有漏电、内部短路或击穿现象。测量时用万用表R×10k挡,如图3-18所示。用两表笔分别任意接电容的两个引脚,阻值应为无穷大。

若测出阻值(指针向右摆动)为零 ,则说明电容漏电损坏或内部击穿。

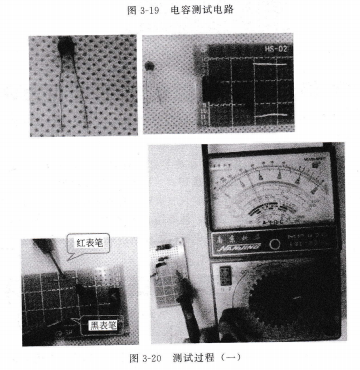

检测10pF~0,o1uF固定电容器 要先测试是否有充电现象.进而判断其好坏。万用表选用R×10k挡.测试电路如图3-19所示。由于VT1和VT2组成复合二极管具有放大作用,可以把被测电容的充放电过程予以放大,使万用表指针摆幅加大,方便观察指针摆幅程度,从而确认固定电容器的充电是否良好。测试过程如

图3-20所示。

在测试操作时，对于容量较小的电容，要反复调换被测电容引脚，才能明显地看到万用表指针的摆动。

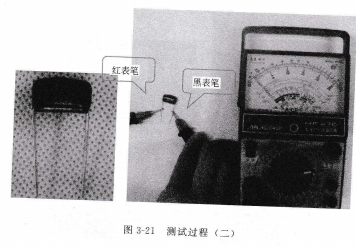

检测0.01ftF以上的固定电容器对于0.01uF以上的固定电容器 ,可用万用表的R×10k挡直接测试 ,观察电容器有无充电过程 ,可以确认电容器内部有无短路或漏电现象 ,可以根据指针向右摆动的幅度大小 ,估算电容器的容量 。测试过程如图3-21所示。
