RSC17DREH-S734常用固定式电容的直流工作电压系列为:6,3V、10V、16V、25∨、 50V、 63∨、 100V、 250V、 400∨、 500V、 630V。

绝缘电阻 电容器漏电的大小用绝缘电阻来衡量。电容器漏电越小越好,说明绝缘电阻越大越好。

损耗 在电场作用下,电容器单位时间内发热而消耗的能量叫电容器的损耗。

堕置型,容器的损耗主要是由介质损耗、电导损耗和电容所有金属部分的电阻所引起的。

频率特性 随着频率的上升,一般电容器的电容量呈现下降的规律。

电角正切,容器的频率特性通常是指电容器的电参数,如电容量、损耗值等。 不同品种的电容器,最高使用频率范围不同。

温度系数 电容器电容量随温度变化的大小用温度系数来表示,即在一定温度范围内,温度每变化1℃,电容量的相对变化值。

电容的串、并联

多个电容器串联计算公式:1/C=1/Cl+l/C12+…+1/CN

多个电容器并联计算公式:C=C1+C2十C3+…+CN

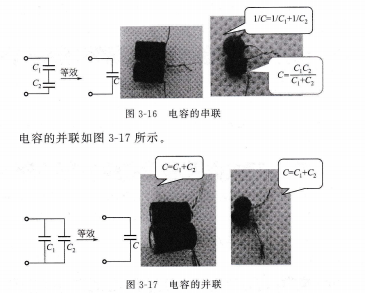

电容的串联如图3-16所示。

电容串联总容量的倒数等于每个电容器容量的倒数和,且每个电容器两端的电压之利等于电路的总电压 ,电容量最小的电容器承受的电压最大 。

两只容量相同的电容串联,其耐压可以增加一倍。 两只容量不等的电容串联 ,电容量小的电容所承受的电压要高于容量大的电容。

电容并联的总容量等于每个电容器容量的和,且每个电容器两端的电压相等。

在实际应用电路中,电容器并联使用较多,主要用来改善电路的频率特性或者在电源电路提高PFC。当两个电容器并联时,总耐压由额定工作电压小的电容器决定。

电容并联使用时,其并联后的工作电压不能超过其中一个电容的最低额定电压。
