   异步通信也称为起止式通信,它是利用起止法来达到收发同步的。异步传输每次只传输一个字符,用起止位和停止位来指示被传输字符的开始和结束。异步通信以字节为单位,字符在异步传输中的格式:起始位+数据位+校验位+停止位。由以下4个部分组成:①1个起始位,低电平;②5~8个数据位;③1个奇偶校验位;

   1~2个终止位(停止位)高电平c

    如图5-2所示,每帧以“起始位0”开头,接着传送信息码元,最后附加一位“奇偶校验位”和“停止位1”。不传送信息时用“空闲位1”填充,直到下一帧的“起始位”到来。在这种方式中,每个字符独立传输,接收方在收到每一个新字符的起始位后重新同步,起始位和终止位的作用是实现字符同步,字符间距是任意的,收发双方的工作速率通过编程

约定而基本保持一致,从而实现位同步。帧同步靠传送特殊控制字符来实现。

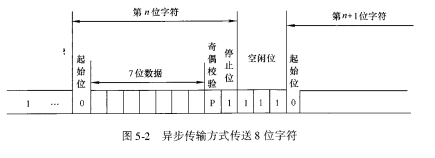

    图5-2 异步传输方式传送8位字符

    所谓异步实际是指空闲时段内,收发端的时钟可以是异步的,而在传送一个字符的较短时间内收发两端还是必须保持同步的。异步传输方式由于不需要在发送和接收之间另外传输定时信号,因而实现起来较简单。其缺点是由于每个字符都要加上起始位和终止位,因而降低了有效信'患位,传输效率较低。
