    由于普通5I196系列的单片机采用的是程序指令和数据共用一个存储空间的冯・诺依曼结构,指令周期较长,多为微秒级,在实时测量中严重限制了采样点数,一般只能对电网每周波采样16点,而采样点数的多少直接影响着暂态波形的精度。而高速数字信号处理(D叩)芯片放弃了冯・诺依曼结构,采用了增强的哈佛(H盯vard)结构,即将程序指令和数据的存储空间分开,各有自己的地址和数据总线,这就使得处理指令和数据可以同时进行,从而大大提高了处理速度,指令周期多为纳秒(m)级。除此以外,现在许多微机保护的A-D芯片精度为8位或12位、采样速度在10灬/chn以上。数据采集和处理速度低、精度低的问题会严重阻碍着暂态首半波的可靠实现。针对这些问题,下面给出了以河南思达高科技股份有限公司生产的SD-2210型电力系统远动终端(FTU)为基本采集单元而研制的一种新型小电流接地选线装置。

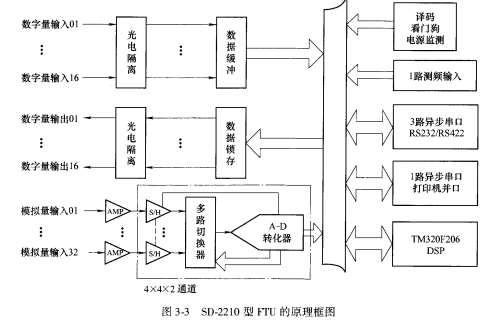

    SD-2210型FTU由电源板、模入板和CPU板共同构成,CPU采用TI公司的定点型D叩芯片TM“⒛”06,SD¨2210型FTU的原理框图如图3-3所示。
