环网手拉手馈线故障的处理
发布时间:2019/8/20 21:34:26 访问次数:3468
环网手拉手馈线故障的处理IMX136LQJ-C
图2-14所示是典型双电源供电构成的环网结构,俗称手拉手接线,每段馈线都可以从两个方向或者说两个电源点获取电能。方框内数字表示开关编号,3为联络开关,正常运行时为打开状态,1、2、4、5为分段开关,正常运行时闭合。

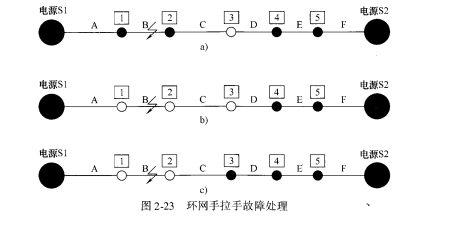

某段馈线B故障时的处理:系统原来运行状态如图⒉14所示;馈线B段故障,如图2-23a所示,则1、2分段开关完成故障隔离,健全区域C区会短时停电,如图2-23b所示;但此时网络结构较先前的辐射式有所改进,故合联络开关3,如图2-23c所示,可恢复健全区域C区的供电。显然,这种接线形式较辐射式可靠性提高了。
环网手拉手馈线故障的处理IMX136LQJ-C
图2-14所示是典型双电源供电构成的环网结构,俗称手拉手接线,每段馈线都可以从两个方向或者说两个电源点获取电能。方框内数字表示开关编号,3为联络开关,正常运行时为打开状态,1、2、4、5为分段开关,正常运行时闭合。
某段馈线B故障时的处理:系统原来运行状态如图⒉14所示;馈线B段故障,如图2-23a所示,则1、2分段开关完成故障隔离,健全区域C区会短时停电,如图2-23b所示;但此时网络结构较先前的辐射式有所改进,故合联络开关3,如图2-23c所示,可恢复健全区域C区的供电。显然,这种接线形式较辐射式可靠性提高了。
