   环网柜采用了成套技术,把开关设各作为一个整体来考虑,既考虑了电网在整体上对开关设备的要求,又考虑了开关及其他电器元件之间的相互配合。因而适应性更强,构成上更科学、使用更可靠,可大大缩短安装、调试时间,减少元器件在安装调试过程中可能出现的失误,较之单个元件,本身就代表着更高一级的技术水平。城市乃至乡镇,要求供电设各占地少、投运快、可靠性高、抗污染、低噪声、不可燃等,环网柜的自动化、智能化程度越来越高,可以满足这些要求。

    下面介绍知名企业的几种环网柜产品及其性能。

   (1)ABB公司

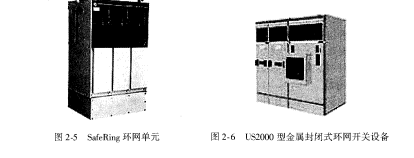

    环网单元如图2-5所示。

    ABB公司的阮亿Ⅱng是一种用于二级配电网络的叩6气体绝缘的环网单元。S肫Ⅱllbg有多种组合形式,适用于⒓/24kⅤ配电网络中大多数应用开关的场合,额定电流为“0A,额定短时耐受电流笏kA/2s、20kA/3s。Sa托Ⅲ吧是一个完全密封的系统,其所有带电部件以及开关封闭在不锈钢的壳体内:密封在不锈钢体中的恒定气压条件确保了运行的高可靠性及人身安全,并且实现了免维护。Safe△吧为变压器的保护提供两种选择:负荷开关熔断器组合电器和安装有继电保护的断路器。SafeⅡng还可以提供集成的遥控和监测系统。

   (2)GE公司

   US2000型金属封闭式环网开关设备如图2-6所示。

   GE公司的U陇000型金属封闭式环网开关设备结构紧凑、绝缘强度高、日常维护置作量小;可配置SF6负荷开关、真空断路器及SF6断路器,sF6负荷开关可配置压力报警装置,可选配负荷开关电动操作机构,以及完整的控制、测量和保护系统,额定转移电流高达17OOA,延伸组合方便,可灵活更换和扩展。
