PXI机械规范及其特性IDT70V24S20PFI

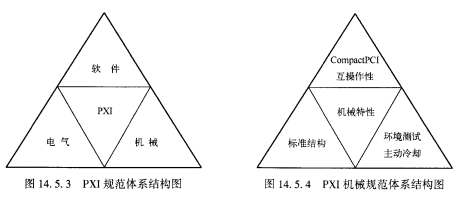

   由CompactPCI规范引人的Eur。card(印制电路板标准)坚固封装形式和高性能的IEC连接器被应用于PⅪ所定义的机械规范中,如图14.5,4所示,使PⅪ系统更适于在工业环境下使用,而且也更易于进行系统集成。

    PⅪ提供了两条与CompactPCI标准兼容的途径:

    (1)高性能IEC连接器

    PⅪ应用了与CompactPCI相同的、一直被用在如远距离通信等高性能领域的高级针座连接器系统,这种由IEC-1OT6标准定义的高密度(2mm间距)阻抗匹配连接器,能够在各种条件下提供尽可能好的电气性能。

    (2)Eur。card机械封装与模块尺寸

    PⅪ和CompactPCI的结构形状完全采用了ANsI310~C、IEC-297和IEEE1101.1等在工业环境下具有很长应用历史的Eur。card规范,这些规范支持小尺寸(3U=100mm×160mm)和大尺寸(6U=233,35mm×1ω mm)两种结构尺寸。IEEE1101.1和IEEE1101.11等最新的Em∞ard规范中所增加的电磁兼容性(EMC)、用户可定义的关键机械要素,以及其他有关封装的条款均被移植到PⅪ规范中,这些电子封装标准严格定义其坚固而紧凑的系统特性,使PⅪ产品可以安装在堆叠式标准机柜上,并保证在恶劣工业环境中应用时的可靠性。
