   浪涌抗扰度主要分浪涌电压和电流两种抗扰度试验,浪涌信号是模拟开关动作和雷电引起的干扰信号(如电容组切换,可控硅、电源短路或电弧,负载变化等),浪涌抗扰度用于测试被测设备对大能量的浪涌干扰的承受能力。浪涌来自自然界的雷击,大型电力系统开关的切换瞬间,也会在供电线路上感应出极大的浪涌电压和电流,这两种浪涌的共同特点是能量特别大,波形呈脉冲状、幅度高、时间短,对电子仪器和设备的破坏性较大。对浪涌抗扰度的试验等级、环境、程度、设备都

有详细规定和要求,执行操作时要严格遵守。

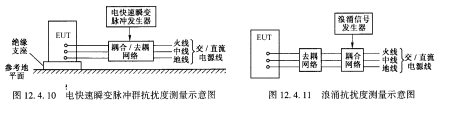

    图12.4.11所示为浪涌抗扰度测量示意图,浪涌信号发生器输出的浪涌信号经耦合网络加到EUT的电源端口上,为了避免对同一电源供电的非EUT产生不利影响,需要使用去耦网络,为浪涌提供足够大的去耦阻抗以便能在受试线路上形成规定的波形。对于屏蔽线,耦合//去耦网络不再适用.

   图12.4.10 电快速瞬变脉冲群抗扰度测量示意图

   图12411 浪涌抗扰度测量示意图

    天线的功能是发射和接收电磁场,是把高频电磁能量通过各种形状的金属导体向空间辐射出去的装置。同样,天线亦可把空间的电磁能量转化为高频能量收集起来。测量天线要求频率范围宽、增益高、波束宽、驻波小及机械尺寸小等。为了测量方便,测量天线一般都是带的,频率范围在几十Hz~几十GHz之内。
