电感元件称为电感线圈,简称线圈。任何线圈中有电流通过时,线圈的周围就会产生磁场。K4B2G1646C-HCK0当线圈中通过交流电流时,根据电磁感应定律可知,在线圈两端产生感应电动势,这种感应电动势是由线圈中电流引起的,即所谓的自感应作用,称为自感。电感元件产生的自感电动势总是阻止线圈中的电流变化,故电感元件对交流电有阻力,阻力的大小用感抗XL来衡量。感抗的表达式为:

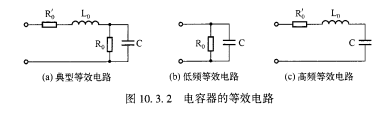

    图10.3,3 电容器的式中J为交流电频率(Hz);L为电感元件的电感量(H)。

     电感元件分固定电感器和可调电感器两大类。电感线圈的主要参数有电感量及允许偏差、品质因数Q、额定电流等。但也存在损耗电阻RO和分布电容CO。

    ・分布电容

    电感线圈匝与匝之间、层与层之间、线圈与地之间,以及线圈与屏蔽盒之间所具有的电容,统称为电感线圈的分布电容,用CO表示。它和线圈可等效为一个由L、R、CO组合的并联谐振回路,其谐振频率为rO称为电感线圈的固有频率。为保证线圈有效电感量的稳定,使用电感线圈时,应使工作频率远低于线圈的固有频率。需要指出的是,分布电容的存在会降低电感线圈的稳定性,因此,应采取有效措施减小分布电容的不良影响。
