下面以频率-时间特性、时间间隔-时间特性为例,简要说明调制域分析仪的工作原理。

   (1)频率一时间特性 H5MS2532NFR-J3M

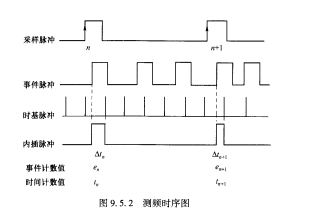

    测量信号的频率一时间特性时,只有一个事件计数器及时间计数器、内插器参与工作。当仪器被触发脉冲启动后,时间计数器、事件计数器不断计数,其时序图如图9,5.2所示。同时在采样脉冲(图中为↑沿)的控制下,依次读出刀、时刻的事件计数器的计数值+1,时间计数器的计数值莎″、莎n"及内插计数器的内插脉冲宽度、的范围是2OOps~1.8m。‰n≤⒛0ps难于直接测量,通常采用时间倍乘电路将脉冲展宽后用计数器测量。由上述测量值计算莎乃时刻的采样值几。

    (2)双通道正负时间间隔-时间特性

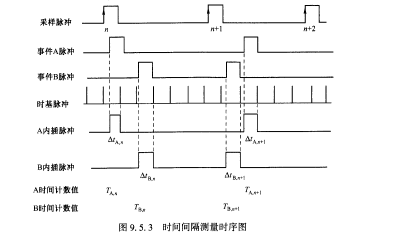

   测量A、B通道两路信号的时间间隔一时间特性时,有两个事件计数器及时间计数器、内插器参与工作。当仪器被触发脉冲启动后,两个事件计数器、时间计数器、内插计数器不断计数。其时刻的时序波形图如图9.5.3所示。由图进行分析,在采样脉冲的控制下,系统依次读出九、时刻的时间计数器的计数值几,及内插脉冲宽度值由这些测量值计算出事件A脉冲,事件B脉冲在刀及瓦十1时刻的时间间隔。
