调制域分析仪的基本工作原理H5MS2532NFR-E3M

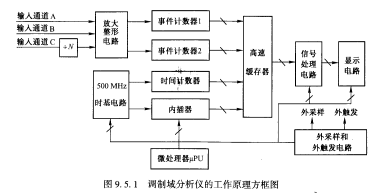

   图9.5.1所示为典型调制域分析仪的工作原理方框图。图中A、B、C是被测信号的三个输人通道,其电路形式基本相同。被测信号可以是任何波形的电信号,如正弦波、三角波、方波等。被测信号送入放大整形电路进行放大、整形,变换成具有一定规律的脉冲序列,此脉冲序列称为事件。将事件送人事件计数器1和2,它们为高速计数器,不但能计数最高的脉冲频率,而且还能起到整形的作用。

    500MHz的时基电路用来产生标准时间,它的稳定度和准确度将决定时间计数器的测量准确度。计数器的标准时间信号必须具备两个显著的特点:其一是具有极高的精度,其二是必须适应不同频率和时间的测量要求,且具有多值性。时基电路产生的标准时基脉冲加到时间计数器和内插器。时间计数器是以时间为基础的计数器,该时间计数器能达到进行时间间隔测量所需要的最高分辨力。内插器是为了提高时间测试精度而设置的。以上电路输出的脉冲信号均送入高速缓存器

寄存,仪器启动后由微处理器(uPU)控制,完成对信号的分析、加工、处理及传输等功能,最后在显示器上显示出测量结果,实现自动测量。
