    按照随信号变化的高频振荡参数(幅度、频率和相位)的不同,调制方式划分为振幅调制,频率调制和相位调制,分别简称为调幅(AM)、调频(FM)和调相(PM)。另外,调制方式又划分为模拟调制、数字调制及脉冲调制。

    一个载波电压(或电流)有三个参数可以改变,即:振幅σA,频率石尸,相角♀。利用低频信号电压(或其他待传送的信号)来改变这三个参数中的某一个,就是连续波调制,简述如下。

   (1)调幅

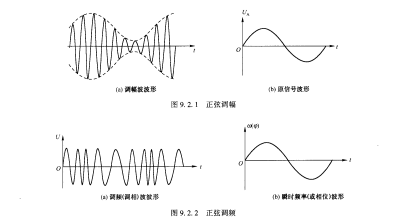

   载波频率与相角不变,使载波的振幅σA按照信号的变化规律而变化。例如,图9,2.1(a)就是正弦调幅波的波形;高频振幅变化所形成的包络波形就是原信号的波形,如图(b)所示。

    (2)调频

    载波振幅不变,使载波的瞬时频率按照信号的变化规律而变化。这时瞬时频率的变化即反映了信号的变化。图9.2.2(a)表示正弦调频波的波形,图(b)则表示它的瞬时频率变化的波形。
