触发与跟踪方式A024HA0.75A-5-W

    触发在逻辑状态分析仪中的含义是,由一个数据字、字或事件的序列来控制获取数据,并选择观察系统工作情况的窗口。

   因为逻辑分析仪中存储器的容量是有限的,不可能将所有的数据都进去。用逻辑分析仪观察大量数据的方法是,设置特定的观察起点、终点或与被分析数据有一定关系的某一个参考点,这个特定的点在数据流中一旦出现,便形成一次触发事件,相应地把数据存人存储器。这个过程称为触发。参考点是一个数据字,也可能是字或事件的序列,称  为触发字,触发字是一个用于选择数据窗口(或存储窗口)的数据字。

    与触发有关的功能是跟踪。由逻辑分析仪收集并在显示屏上显示出来的一组数据称为一次跟踪。实际上,跟踪是被测数据流中的一个观察窗口,触发与跟踪的关系是前者决定后者在数据流中的位置。触发方式可分为以下三种。

   基本触发

   基本触发包含开始触发和终止触发。

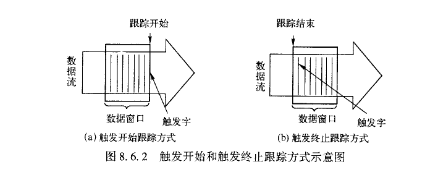

   开始触发是指当识别出触发字时,就开始存储有效数据,真到存储器存满为止。这时存储器中所存人的信息就是从触发字开始的一组数据,如图8.6.2(a)所示。终止触发是指当判定存储器已存满新数据之后,才开始在数据流中搜枣触发字。一旦识别触发字,便停止存储数据。这时存储器中所存人的信息就是以触发字为终点的一组数据,如图8.6.2(b)所示,这种功能对故障诊断是很有价值的。因为若把触发字设置在系统出错的某个数据上,则逻辑分析仪将搜索到导致出错的一系列数据,这样便于分析故障的原因。
