逻辑分析仪的主要工作方式

    1.数据的采集方式H8ACU0CE0BBR-36M-C

   逻辑分析仪的数据采集划分为定时分析(异步时钟或内时钟)和状态分析(同步时钟或外时钟)两种工作方式。而采集速率一般是指采样时钟的最高工作频率。逻辑分析仪的采样过程是把采样时钟跳变时的信号状态(逻辑电平)记录下来,并将该状态一直保持到下一个采样时钟沿,而与两时钟沿之外的状态无关,其工作原理框图如图8.6.1(a)所示,波形图如图8,6.1(b)所示。

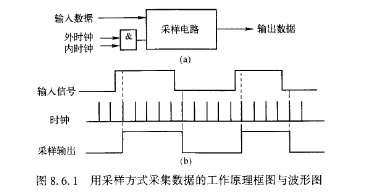

    图8.6.1 用采样方式采集数据的工作原理框图与波形图

   2.触发与跟踪方式

    触发在逻辑状态分析仪中的含义是,由一个数据字、字或事件的序列来控制获取数据,并选择观察系统工作情况的窗口。

    因为逻辑分析仪中存储器的容量是有限的,不可能将所有的数据都放进去。用逻辑分析仪观察大量数据的方法是,设置特定的观察起点、终点或与被分析数据有一定关系的某一个参考点,这个特定的点在数据流中一旦出现,便形成一次触发事件,相应地把数据存人存储器。这个过程称为触发。参考点是一个数据字,也可能是字或事件的序列,称为触发字,触发字是一个用于选择数据窗口(或存储窗口)的数据字。

   与触发有关的功能是跟踪。由逻辑分析仪收集并在显示屏上显示出来的一组数据称为一次跟踪。实际上,跟踪是被测数据流中的一个观察窗口,触发与跟踪的关系是前者决定后者在数据流中的位置。
