逻辑定时分析仪

   逻辑定时分析仪用时间图来显示被测信号,显示的是一连串类似方波的伪波形,这些波形是根据预先选定的0和1所代表的高低电平,经过处理后的逻辑状态关系图,而X轴以所选定的时钟脉冲时间作为时基。

   逻辑定时分析仪检测两个系统时钟之间数字信号的传输状态和时间关系。 H5TC4G63MFR-H9A因此,逻辑定时分析仪内部有时钟发生器,在内部时钟控制下记录数据与被测系统异步工作,这是逻辑定时分析仪的主要特点。为了提高测量准确度和分辨力,要求内部时钟频率远高于被测系统的时钟频率。且在每个单位时间内采集的信息要增加,要求内存容量相应增大,为捕捉各种不正常的“毛刺”脉冲提供新的手段。这类分析仪都具备锁定功能,从而方便地对微处理器和计算机系统进行调试和维修,提供了新的测试方法。因此,逻辑定时分析仪对硬件的检测较为方便。

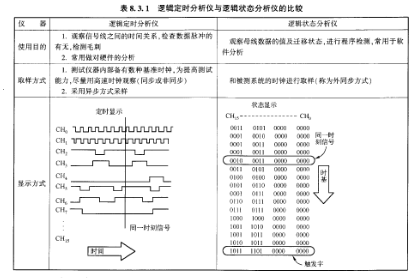

   上述两类分析仪虽然在显示方式、功能特点上有所不同,但其基本用途是一致的,均能对一个数据流进行快速的测试。它通过独特的触发方式及存储功能对数据流中所需要的部分进行充分显示。它不仅显示触发字以后的信号,也显示触发字以前的信息,而触发字应根据需要预选。随着微型计算机的广泛应用,对逻辑分析仪的需求更为迫切。在微型计算机系统调试和故障诊断过程中,既有软件故障也有硬件故障,因此近年来出现了把“状态”和“定时”组合在一起的逻辑分析仪。在微型计算机迅速发展的情况下,逻辑分析仪也采用了更多的微型计算机技术,使逻辑分析仪的功能更加完善,判断能力更强。因此,这类逻辑分析仪也称为智能逻辑分析仪。下面以表格方式将以上两种逻辑分析仪做一比较,见表8.3.1。
