   利用固定频率的正弦波去和扫频信号相混频,只能得到一个菱形频率标记。在扫频仪中,通常采用这种工作原理来给出外接频标的产生过程。而要获得多个频标(一组等频率间隔的频标),采用上述方法显然是行不通的。下面以10MHz通用频标为例来说明获得多个频标的工作原理,如图7.3.4所示。

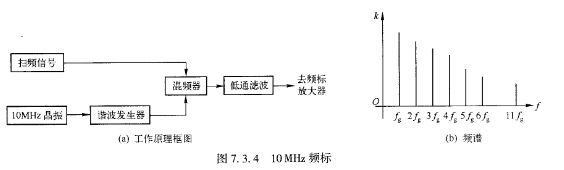

    图7.34 10MHz频标

   根据图7.3.4进行分析,和单一频标产生的框图相比较,仅多了一个谐波发生器。然而就是这个谐波发生器使频标产生的个数发生了重大变化。这是因为10MHz晶振输出的正弦波加到谐波发生器后,谐波发生器所产生的信号除含有基波信号以外,还含有极其丰富的高次谐波。如果晶振频率是10MHz,谐波发生器除了能产生10MIIz的频率分量以

外,还能产生⒛MHz、~sOMHz、硐MHz及Ⅳ MHz的频率分量。谐波发生器的频谱见图7.3.4(b),从图上可看出谐波发生器所产生的各次谐波都具有一定的能量,且能量随着谐波次数的增高而逐渐减小。另外,各次谐波都和基波一样具有相同的频率精度和频率稳定度。这些频率分量和扫频信号中各自对应的频率瞬时值相混频,从而完成了频率变换。混频器的输出经过低通滤波器滤波、频率标记放大器放大后给出了多个菱形频率标记,波形如图7.3.5所示。
