图6.3.8为扫描“div”控制原理图。晶体振荡器产生硐MHz主时钟,它被IC1二分频得到⒛MHz最高取样频率。IC2~IC7组成取样速率分频串,通过对分频串的分频比编程组合即可得到各种时钟速率。

    IC2~IC7均是可编程十进制计数器,将其预置端A、B、C、D设置不同的预置值,ST16C554DIQ对其进位脉冲输出倒相接至L端,组成不同分频比的分频器。例如预置端A、B、C为“0”,D为“1”,则分频比为2;若预置端A、C为“1”,B、D为“0”,贝刂分频比为5;若A、D为“1”,B、C为“0”,贝刂分频比为10。由于采用并行计数,分频串只需一个输出端。

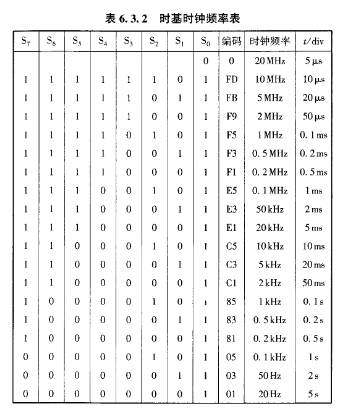

    是二选一电路,用它来选择⒛M比时钟或分频串输出时钟,供给A/D变换器、存储器写入控制和写地址计数器。一、二、五进制,用S3~S7控制分频比的十进制。这些控制采用简单的开关通断来实现,或通过逻辑组合电路来实现,以达到某些特殊用途的目的。在智能化数字存储示波器中,是由微处理器发生控制码来控制的。时基时钟频率表见表6.3.2。

    显示器屏幕上显示的信号是从存储器中读出的信号,用读脉冲使显示计数电路计数,该计数值送到水平D/λ转换器,产生线性上升的阶梯波作水平扫描电压。通常取显示频率为100Hz,若存储长度为1kbit,则读脉冲频率为100Hz×1000,即100kHz。读脉冲频率由晶振电路分频得到,其值是固定的,必须能保证显示波形在屏幕上无闪烁现象。

    从存储器中读出数据既可快读,也可慢读。记录输出时,若记录速度为1√div、2√div、5√div,则读一个点的时间分别为0.01s、0。∞s、0.Os s。若配打印机输出,读一个点的时间可长达0,5s。必须指出,真正的写脉冲、读脉冲等一系列信号还需经过逻辑电路组合产生,以保证信号间严格的时序关系。
