减小恒值误差的技术措施

   (1)零示法

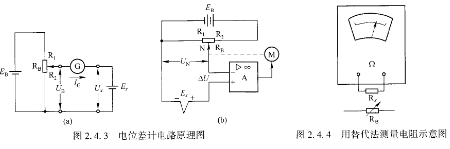

   将被测量与已知标准量相比较,当二者的效应互相抵消时,指零仪器仪表示值为0,达到平衡,这时已知量的数值就是被测量的数值。电位差计是采用零示法的典型例子。图2.4.3(a)是电位差计的原理电路图。E:是稳定电源,R:是标准电阻,是平衡指示器(常用检流计)。调节R:的阻值,使JG=0,则被测量叽=σ:,即图2.4.3(b)是电子自动电位差计的原理电路图。热电偶电势Ex随炉温而变化,M是微电机,用来代替图(a)中的检流计。M38510/53001BQA

   当N点电位σN=Et时,差值Δσ=0,放大器A输出为0,电机M停转;当炉温升高,Et>σN时,Δσ=E石-σN)0,电机M正转,使σN增加;达到σN=E,时,Δσ=0,电机M又停转;当炉温降低使E.(σN时,Δσ=E玎-σN<0,M反转;使yN降低至σN=Et时,Δσ=0,M又停转。如此反复,使炉温稳定

在预先设定的值上。

   在R:上有温度刻度,并在N点装置笔尖,由另一恒速电机带动的纸带上自动记录。

   上述方法的优点是:

   ①在测量过程中只需判断检流计G有无电流,不需要读数。只要求它具有足够的灵敏度,而测量的准确度主要取决于标准量。

   ②在测量回路中没有电流,导线上无压降,误差很小。缺点是需要稳定而准确的直流电源E:及标准电位器R。零示法是减小测量误差的一种较好的方法,所以应用很广泛。
