基波输出电压为负、输出电流为负时的工作过程

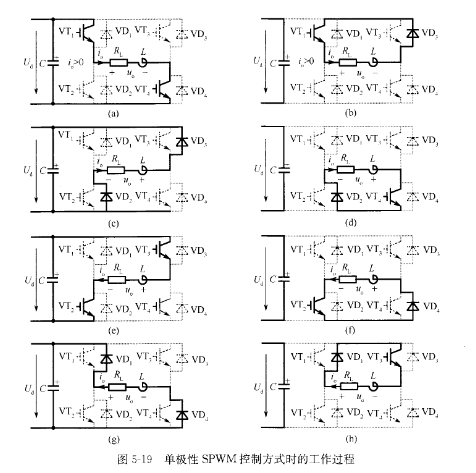

   基波输出电压为负时,VT2保持通态,VT1保持断态。当〃r(‰时,给VT4关断信号,VT1关断,给V飞导通信号a飞导通,负载电流从、T2和、T3流过,电流回路如图⒌19(e)所示,输出电压为一叽;当“r>″c时,给、T3关断信号,ˇT3关断,给ˇT4导通信号,电感电势使负载电流从ˇT2和l/Dl流过,电流回路如图⒌19(f)所示,输出电压为0。在该阶段内,重复以上过程。H57V2562GTR-75C

    基波输出电压为正、输出电流为负时的工作过程

   在基波输出电压为正时aT1保持通态aT2保持断态。当勿r>勿c时,给ˇT3关断信号,、T3关断,给、t4导通信号,由于电感中电流不能突变,电感电势使负载电流从VDl和ND,流过,电流回路如图⒌19(g)所示,输出电压为直流电源电压LJd;当仍r<叨c时,给、T妊关断信号,NˉT+关断,给T3导通信号宀T3导通,电感电势使负载电流从VD1和VT3流过,电流回路如图⒌19(h)所示,输出电压为0。在该阶段内,重复以上过程。该阶段结束时,若在“r)仍c间隔内,即在给VT4导通信号期间,电流过零,则立即进入第①阶段;若在“r<仍c间隔内电流过零,则会出现由VD1、VT3导通变成全部晶闸管和二极管都不导通的情况,此时电流保持为零,直到“r)“c,进人前面的第①阶段。
