可控整流器的框图
发布时间:2019/7/17 21:36:27 访问次数:377
在生产实际中,某些应用如直流电动机传动,要求直流输出电压是可控的。H55S1G22MFR-60采用晶间管可控整流器可以将交流电变换成可调的直流电。

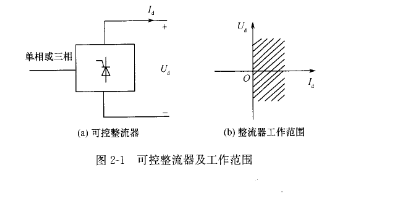

可控整流器的框图如图⒉1(a)所示。可控整流器的交流侧接有工频交流电源(电网)。交流电网电压一定时,可控整流器输出的直流电压平均值Ud可以从正的最大值到负的最大值连续可控。但可控整流器的直流电流rd的方向不能改变,这将在后续章节详细介绍。这种只能在两个象限中工作的可控整流器,其工作平面图如图21(b)所示。其中,第1象限上LTd与rd均为正值,处于整流运行状态,能量从交流侧输向直流侧,此时电路称为整流器。在第4象限内,Id仍为正,Ud变负,处于逆变运行状态,能量从直流侧输向交流侧,此时电路称为逆变器。应该指出,只有直流侧的负载电路中存在一个直流电源,如电池、电动机电枢的反电势等,逆变运行模式才是可能的。在图~91(b)上刀d的最大值受电网电压与电路拓扑结构所限定,同时整流器可以输出负电压时,而Ⅰd的最大值由器件的电流额定参数所限制。
在另外工些应用中,如可以实现再生制动的直流电动机可逆调速系统,要求必须能在全部4个象限内运行,这时可将两个上述的两象限可控整流器反并联连接。
在生产实际中,某些应用如直流电动机传动,要求直流输出电压是可控的。H55S1G22MFR-60采用晶间管可控整流器可以将交流电变换成可调的直流电。
可控整流器的框图如图⒉1(a)所示。可控整流器的交流侧接有工频交流电源(电网)。交流电网电压一定时,可控整流器输出的直流电压平均值Ud可以从正的最大值到负的最大值连续可控。但可控整流器的直流电流rd的方向不能改变,这将在后续章节详细介绍。这种只能在两个象限中工作的可控整流器,其工作平面图如图21(b)所示。其中,第1象限上LTd与rd均为正值,处于整流运行状态,能量从交流侧输向直流侧,此时电路称为整流器。在第4象限内,Id仍为正,Ud变负,处于逆变运行状态,能量从直流侧输向交流侧,此时电路称为逆变器。应该指出,只有直流侧的负载电路中存在一个直流电源,如电池、电动机电枢的反电势等,逆变运行模式才是可能的。在图~91(b)上刀d的最大值受电网电压与电路拓扑结构所限定,同时整流器可以输出负电压时,而Ⅰd的最大值由器件的电流额定参数所限制。
在另外工些应用中,如可以实现再生制动的直流电动机可逆调速系统,要求必须能在全部4个象限内运行,这时可将两个上述的两象限可控整流器反并联连接。
