耗能式缓冲电路

   (1)RC关断缓冲电路

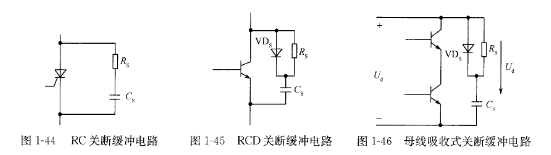

   在晶闸管的阳极和阴极并联RC缓冲电路,如图⒈狃所示,用来防止晶闸管两端过大的d仍/dr造成晶闸管的误触发,其中电阻Rs能减小晶闸管导通时电容Cs的放电电流。功率二极管的缓冲电路和晶闸管相同。NT5TU64M16GG-BE

   (2)RCD关断缓冲电路

   全控型器件广泛地使用RCD关断缓冲电路,如图⒈45所示,(ls将吸收电路中产生的过电压,一旦开关管导通,电容α中的能量将有很大的放电电流流过开关管,这个放电电流的上升率过大时也会损坏器件。为了减小电容器α中电荷的放电速率,在电容器上串联一个吸收电阻Rs,此电阻的作用是以t=Rsα的时间常数衰减α的放电电流,还有阻止α与电路中电感Ls所产生的振荡作用。在吸收电阻Rs的两端又并联了二极管、`,这样在吸收过电压时不经过Rs,以加快对过电压的吸收,而电容α只能通过电阻Rs放电,这样就可以衰减放电电流以保护开关管。

    (3)母线吸收式关断缓冲电路

   RCD组成的关断缓冲电路虽具有较明显的抑制d“/dr的作用,但电阻Rs的功耗很大,既造成散热困难,又影响了系统的效率。数个开关管公用一个母线吸收式缓冲电路的方案既具有抑制d勿/dr的作用,又可大大降低电阻Rs的功耗,其缓冲器电路如图⒈46所示。

   (4)导通缓冲电路

   开关管导通时稳态电流值越大,导通时间越短,则山/dr越大。为了限制山/dr的大小,常采用如果缓冲电感Ls采用饱和电抗器,则效果会更好。因为只要设计得当,使得缓冲电感在开关管完全导通后处于饱和状态,而在开始导通时呈现高阻抗,所以可以减少导通损耗。串联电感的方法,典型的导通缓冲电路如图⒈47所示。导通缓冲电路由电感Ls和二极管V`组成,与开关管串联,在开关管导通过程中,电感Ls限制电流上升率dz/dr;当开关管关断时,存储在电感Ls中的能量通过二极管、飞的续流作用而消耗在V`和电感本身的电阻上。
