双极型功率晶体管的特性

   BJT的输出特性是指在一定的基极电流I:下,BJT集射极之间的电压LrcE同集电极电流Ⅰc的关系特性。BJT的输出特性如图⒈20所示,BJT的输出特性与小功率晶体管的特性相似,但玎T的`值小,且随着Ic值增大,`值减小更明显。EUP3416OIR1

   (2)开关特性

   晶体管有放大、饱和与截止3种工作状态,有线性和开关两种工作方式。BJT主要应用于开关工作方式。

   1)开关特性

   在开关I作方式下,即工作于伏安特性中的饱和区和截止区。在饱和区中,一定的基极电流可使BJT在相应的集电极电流下饱和导通,其特点是集射极电压低于某一特定值。在实用电路中,用一定的正向基极电流Ⅰ:去驱动BJT导通,而用反向基极电流Ⅰ:迫使BJT关断,由于蓟T

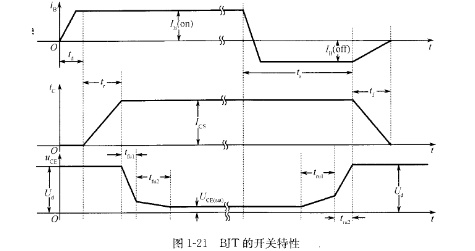

不是理想开关,故在开关过程中总存在着一定的延时和存储时间。没有加人基极电流Ⅰ:时,BJT处于截止状态。加入rls(Ⅰ:)Ⅰ6印),使BJT进人饱和状态。BJT的开关特性如图⒈21所示。

   从图⒈21可以看出,加人Ⅰ:以后一段时间里,Jc仍保持为截止状态时的很小电流,直到犭c上升到0.1Ⅰ岱。基极加人正向电流凡时刻起到犭c上升到0.Ⅱ6所需要的时间,定义为BJT的延迟时间九。此后,fc不断上升,直到Jc=r(3,BJT进人饱和状态。c从0.1r6上升到0.9r6所需要的时间,定义为上升时间矽r。通常把延迟时间幻和上升时间rr之和称为BJT的导通时间气n,当基极电流突然从正向r:变为反向r:时,BJT的集电极电流犭c并不立即减小,仍保持r♂,而要经过一段时间才下降。基极电流从正向Ⅰ:变为反向Ⅰ:时到氵c下降到0,9r(、所需的时间,定义为存储时间rs。此后,fc继续下降,扌c从0.9r(s下降到0.1r(3所需的时间,定义为下降时间打。此后,fc继续下降,一直到接近反向饱和电流为止,这时BJT完全恢复到截止状态。存储时间rs和下降时间钉之和称为BJT的关断时间r rf,即BJT的导通时间和关断时间都是几微秒。
