声表面波器件

   声表面波器件主要有声表面波滤波器、声表面波陷波器、声表面波固定延迟线、 FM8PU83声表面波抽头延迟线、声表面波色散延迟线、声表面波谐振器、声表面波卷积器和声表面波传感器等。

    声表面波滤波器及滤波器组

   由于声表面波传播速度快,制作的器件尺寸小、质量轻,所以,声表面波滤波器的体积、质量分别是陶瓷介质滤波器的1/40和1/30左右。另外,声表面波滤波器设计灵活性大,模拟/数字兼容,群延迟时间偏差和频率选择性优良(可选频率范围为10MHz~3GHz),输入输出阻抗误差小。传输损耗小,可靠性高,抗电磁干扰(EMI)性能好,且能实现多种

复杂的功能。

   声表面波滤波器组由多个声表面波滤波器构成,是构成现代电子对抗系统测频接收机的关键核心组件。

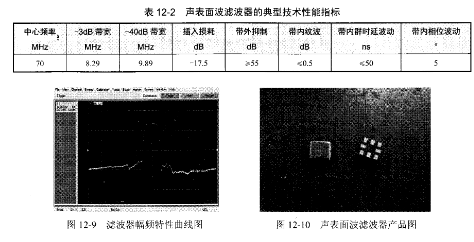

   声表面波滤波器主要技术参数有工作频率、带宽、插入损耗、矩形系数、带内相位波动、群时延波动(Δt)、幅度波动(ΔR)等。声表面波滤波器的典型技术性能指标见表12泛和图129及图12-10。
