满量程输出

   每个用于测量的检测仪器都有其确定的测量范围,它是检测仪器按规定的精度对被测变量进行测量的允许范围。压阻式压力传感器可测量压力范围的最小值和最大值分别称为测量下限和测量上限,简称下限和上限。 F5018-S-TB16R 传感器在上限和下限对应的输出值的差值即为传感器的满量程输出。

   非线性

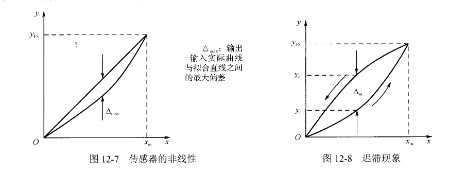

   为了标定和数据处理方便,通常希望传感器的输入输出成线性关系。在非线性误差不大的情况下,可以采用直线拟合的方法进行线性化。非线性是指传感器标准输入输出特性与拟合直线的不一致程度,也称非线性误差,如图12刀所示。非线性用标准特性曲线与拟合直线

之间的最大偏差相对满量程的百分比表示。

   对于同一大小的输入信号x,在x连续增大的行程中,对应于某一输出量为灿在艿连续减小的过程中,对应于输出量为炯,”和炯二者不相等(见图12-8),这种现象称为迟滞现象。

   压阻式压力传感器的迟滞是指沿正向行程和反向行程变化时输入输出特性曲线的不一致性。迟滞特性一般用正反行程间输出值的最大差值与传感器满量程输出值的百分比表示。

   重复性

   重复性是指在同一工作条件下,输入量按同一方向在全测量范围内连续变动多次所得到特性曲线的不一致性。重复性反映的是测量结果偶然误差的大小,而不表示与真值之间的差别。有时重复性虽然很好,但可能远离真值。

   压阻式压力传感器准确度是传感器系统误差和随机误差的综合表征。压阻式压力传感器的精确度表示传感器在规定条件下允许的最大绝对误差相对于传感器满量程输出的百分比。工程技术中为简化传感器精度的表示方法,引用了准确度等级概念。准确度等级以一系列标

准百分比数值分挡表示,如压力传感器的准确度等级分别为0.01、0。拟、0。OS、0,1、0.2、0,5、1.0、1.5、2.0、4.0等。传感器设计和出厂检验时,其准确度等级代表的误差指传感器测量的最大允许误差,如表所示。
