偏置补偿

   在理想的情况下,当把电压表连接到阻抗比较低或没有电势差的回路时,电压理论应该为0Ⅴ,FAN1587D但是电路中的若干误差源可以引起非零的偏置量,如图1127所示。

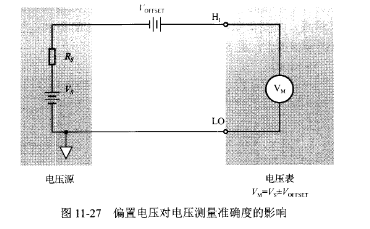

   图11⒓7 偏置电压对电压测量准确度的影响

   引起偏置电压的误差源包括热电动势、电磁干扰以及仪表输入电路的偏置电压。这样电压表测量出的电压值为:‰=岷土/。FFsET,偏置电压(/。FFsET)与源电压(/s)相加或者相减,两个电压的相对极性决定了偏置电压是加到源电压还是从源电压中减去。

   假如触点的接触电阻为细Ω,使用四线电阻法,测试电流为1m歃,接触电压为50uV,而偏置电压一般为数百纳伏至数微伏,假设/。FFsIrr=1uV,如果两个电压极性相反,电压表的读书为⒆uV,接触电阻R=49/10(mΩ)=4,%Ω,由偏置电压引起的测试误差为2%。当接触电阻值越小,偏置电压引起的测试误差则越大。
