频率响应特性

   在光电管的频率响应范围内,测定每一调制频率表下的动态灵敏度,即可获得频率响应特性曲线 IDT7006S25PF。

   测试时,使调制频率从低到高改变,当超过一定频率时,随着调制频率表的增加,光电管的动态灵敏度将出现下降。通常以半功率点(即动态灵敏度降低3dB的点)所对应的调制频率了作为光电管的频率表响应特性的上限。

    最大(脉冲)线性电流

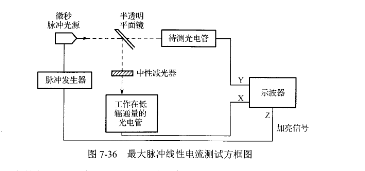

   XY示波法是测量光电管最大脉冲线性电流常用的方法,测试方框图如 图7-36所示。工作在低辐通量的光电管应保证线性输出。用照相机拍摄曲线图形可通过显微卡片阅读机读取准确数据。

   当两个光电管的脉冲幅度完全成比例时,在示波器观察到一条直线,

离外推直线达10%时的电流值即为最大脉冲线性电流,如图⒎37示。

   图⒎37 脉冲输出电流与相对辐通量的关系曲线

   测试注意事项:

   (1)脉冲光源的重复频率表、脉冲宽度应予以说明,通常采用低重复频率表(或单次)的脉冲光源。

   (2)被狈管的工作电压应有规定。
