分类试验

   (1)如果不是3个器件,应至少对一个样品按表4-21的电压挡次表征ESD失效阈值。GC5016-PB为得到准确的失效电压,使用者可自行确定采用更准确的电压挡进行试验。试验可以从任一电压挡开始试验(对于有恢复效应或放电保护的器件,应″`最低挡开始进行试验)。ESD试验前应采用图示仪对器件输入或辁出片的IⅤ特性试,记录初始状态.

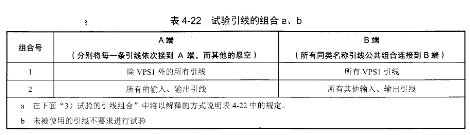

   (2)对一批样品中的一个样品,使其受至:较低下一档脉冲电压的作用。每个样品都应按表4-22所示的每种引线组合,分别采用三个正、负的脉冲进行试验(脉冲之间至少有1s的延迟)。

   试验的引线组合

   (1)将试验样品的接地端连接到B端,其他每个引脚依次接到A端。除进行试验的一条引线和地线引线外,所有其他引线都应该处于开路状态。

   (2)将试验样品的所有电源引脚的不同组合连接到B端,其他每条引线依次接到A端。除进行试验的一个引脚和电源引脚(或电源引脚组合)外,所有其他的引脚都应该处于开路状态。

   (3)输入和输出端的引脚依次连接到A端,其余的所有输入和输出端的引脚组合连接到B端。除被试验的输入或输出端的引出端和其余的输入和输出端引脚组合外,所有的其他引脚都应该开路状态。
