负载瞬变测试

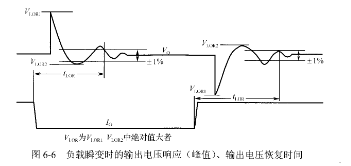

   DαDC变换器的负载在规定值之间跃变时,输出电压也会发生相应的改变,然后再回到稳定值。 LMH0387SLE/NOPB 期间的最大变化量即负载瞬变时的输出电压响应,输出电压回到其稳定值±1%范围内的时间为负载瞬变时输出电压恢复时间。负载瞬变及读数示意如图⒍6所示。

   图⒍6 负载瞬变时的输出电压响应(峰值)、输出电压恢复时间测试过程如下:

    (1)在规定的温度条件下将DUT接入测试系统;

    (2)设定好电子负载的起始加载电压、加载速率、加载电流J。l、2,并设定电子负载的工作模式为动态输出;

   (3)将示波器通道的X、Y旋钮调整到合适位置,DC耦合方式、触发方式选为单次或正常,选择合适的电压偏置及触发电平;

   (4)施加电源,使输出负载在r。卜J。2之间跃变;

   (5)从示波器的波形上读取输出负载在J。卜r。2之间跃变时,输出电压的最大变化量为负载瞬变时的输出电压响应,输出电压从负载开始跃变至恢复到其稳定值±1%范围内的时间为负载瞬变时输出电压恢复时间。测试时应注意:

    (1)为减少其他因素对测试结果的影响,最好将输入、输出端的电压表、电流表去掉;

   (2)负载电流跃变加载时间大于10Its刁`于负载瞬变时的输出电压恢复时间的40%,一般取开关管工作周期的⒛~50倍;

   (3)输入电压一般为额定输入电压;

   (4)输出电压最大变化量可能小于1%,此时恢复时间为0。
