基本单元

   基本单元(S7-⒛0CPU模块)也称为主机。由中央处理单元(CPU)、电源及数字量输人/输出单元组成。这些都被紧凑地安装在一个独立的装置中。C70710M0065002U基本单元可以构成一个独立的控制系统。

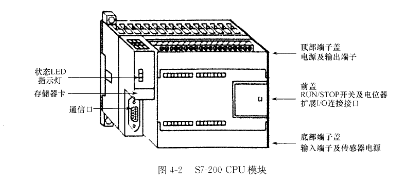

   如图42所示,在CPU模块的顶部端子盖内有电源及输出端子;在底部端子盖内有输人端子及传感器电源;在中部右侧前盖内有CPU工作式开关(RUN/STOP)、模拟调节电位器和扩展I/O接口;在模块的左侧分别有状态I'ED指示灯、存储卡及通信接口。

   中央处理单元(CPU)

   PI'C实质上就是一台专用的工业控制计算机,通常一个主机模块都安装有一个或多个CPU。若是多个CPU,那其中必定有一个主CPU,其余的为辅助CPU,它们协同工作,大大提高了整个系统的运算速度和功能,缩短了程序的执行时间。⒏乇00是一个系列,其中包括多种型号的CPU,以适应不同需求的控制场合。近几年西门子公司推出的S7-⒛0CPU22X系列产品有:CPU221模块CPU222模块、CPU22座模块、CPU226模块、CPU226XM模块。Ⅳ-200CPU22X系列产品的主要性能如表⒋1所示,供用户在进行系统设计时查询。CPU22X系列产品指令丰富、速度快、具有较强的通信能力。例如,CPU226模块的VO总数为40点,其中输人点24点,输出点16点;可带7个扩展模块;用户程序存储器容量为8KB;内置高速计数器,具有PID控制器的功能;有2个

高速脉冲输出端和2个R⒏485接口;具有PPI通信协议、MPI通信协议和自由口协议的通信能力;运行速度快、功能强,适用于要求较高的中小型控制系统。

   表⒋1 田-200CPU系列产品的主要性能表
