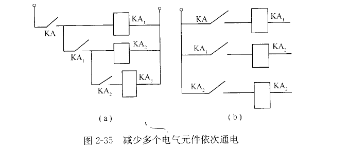

线路中应尽量减少多个电气元件依次动作后才能接通另一个电气元件,如图⒉35所示。在图~935(a)中,线圈K戍的接通要经过K~A3对常开触头。若改为图⒉35(b),则每一线圈的通电只需经过一对常开触头,工作较可靠。FB10S015JA1R6000

   图⒉35 减少多个电气元件依次通电

   应考虑电器触头的接通和分断能力,若容量不够,可在线路中增加中  间继电器,或增加线路中触头数目。增加接通能力用多触头并联连接艹曾加分断能力用多触头串联连接。

   应考虑电气元件触头“竞争”问题。同一继电器的常开触头和常闭触头有“先断后合”型和“先合后断”型。通电时常闭触头先断开,常开触头后闭合;断电时常开触头先断开,常闭触头后闭合,属于“先断后合”型。而“先合后断”型则相反:通电时常开触头先闭合,常闭触头后断开;断电时常闭触头先闭合,常开触头后断开。如果触头动作先后发生“竞争”的话,电路工作则不可靠。触头“竞争”线路如图236所示.若继电器KA采用“先合后断”型,则自锁环节起作用,若KA采用“先断后合”型,则自锁不起作用。
