   电磁调速异步电动机由异步电动机、电磁离合器、控制装置3部分组成,是通过改变电磁离合器的励磁电流实现调速的。

   电磁离合器由电枢与磁极两部分组成,如图221所示。电枢由铸钢制成圆筒形,直接与异步电动机轴相连。磁极由铁磁材料形成爪形,并装有励磁线圈,爪形磁极的轴与生产机械相连接,励磁线圈经集电环通入直流励磁电流。

    异步电动机运转时,带动电磁离合器电枢旋转,这时若励磁绕组没有直流电流,则磁极与生产机械不转动。若加人励磁电流,则电枢中产生感应电动势,产生感应电流。感应电流与爪形磁极相互作用,使爪形磁极受到与电枢转向相同的电磁转矩。因为只有它们之间存在转差

时才能产生感应电流和转矩,所以爪形磁极必然以小于电枢的转速作用同方向运转。电磁离合器的磁极的转速与励磁电流的大小有关。励磁电流越大,建立的磁场越强,在一定的转差率下产生的转矩越大。对于一定的负载转矩,励磁电流不同,转速也不同,因此,只要改变电磁离合器的励磁电流,就可以调节转速。

   电磁调速异步电动机的机械特性较软,为了得到平滑稳定的调速特性,需加自动调速装置。电磁调速异步电动机的控制线路如图222所示。图中,VC是可控硅整流电源,提供电磁离合器的直流励磁电流,其大小可通过可变电阻R进行调节。由测速发电机取出的转速信号反馈给VC,起速度负反馈作用,以调节和稳定电动机的转速.改善异步电机的机械特性。

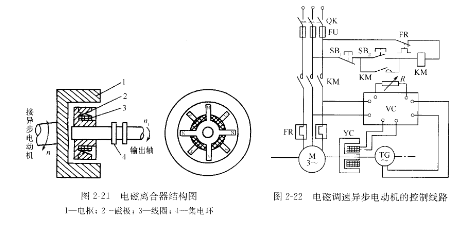

    图⒉21 电磁离合器结构图l一电枢;2一磁极;3一线圈;4一集电环

图⒉22 电磁调速异步电动机的控制线路置作过程如下:合上刀开关QK→按下启动按钮SB2→接触器KM通电→电动机M运转→Vt)输出直流电流给电磁离合器YC,建立磁场,磁极随电动机和电枢同向转动→调节可变电阻R改变励磁电流大小,使生产机械达到所要求的转速。
