针对不同行业的测量方法,测量焊接设备主要有两类,一类可焊性测试仪如图4-15所示,HCPL0211另类可焊性测试仪如图4-16所示。其中一类可焊性试验仪器采用微处理器全自动控制法,操作简单,用户只需要夹紧样品和设置参数,系统就能自动完成整个测试过程,并输出润湿曲线及相关结果。

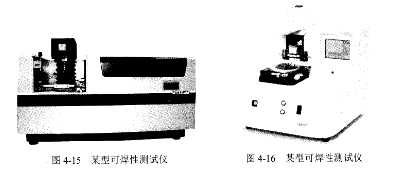

    图⒋15 某型可焊性测试仪        图⒋16 某型可焊性测试仪

    GJB 360A-1996、 JEITAETˉ7404、 ETˉ7401、 MIL-sTD-202、 IsO/FIDs9455、 IPC-TM-650等国内外标准规定了可焊性方法的试验条件,虽然在样品制备、测试参数和其他细节各种标准不同也存在有一定的差异,但可焊性润湿平衡方法一般是相同的。润湿平衡法测量系统的组成如图⒋17所示。

   (1)润湿平衡仪。

   ①润湿力测量范围:J gO~9,8mN″。

   ②润湿开始时间测量范围:0.05~9,9s。

   ③试验样品浸渍深度调节范围:0~5mm。

   ④试验样品浸渍持续时间0~10s,试验样品浸渍速度:10~25mWs。

   (2)焊料槽:焊料槽尺寸应能容纳至少1kg的焊料,在浸焊过程中,焊料应处于静止状态,应能保持焊料温度为(z5±5)℃的恒温条件。
