电位法装置

   如前面所阐述,目前,所有考虑过的探测方法都需要用到一套电位法装置[25]。在本节中, HD74LS02P我们将会讨论电子化DNA芯片工作时所需的特定边界条件以及所需要求[3436]。从我们的应用目标出发,得出了几条电路设计和应用的通用准则。系统的稳定性当然是必 须要满足的。阵列芯片中恒电位仪的简化等效电路模型图如图6,17所示。每个电极由一个电容、一个电阻和一个电极-电解液间的电压差来表示。电阻和电压降⊙取决于电解液和电极的材料属性,而相比于电阻值,电容值对电解液浓度的依赖性要低,可以实现保持约十年的准确性。电解液也可以简化成一个电阻和一个电容元件的组合,而运算放大器由标准的运算放大器参数(如开环增益、增

益带宽、相位裕度、输人电容和输出电阻)表示。

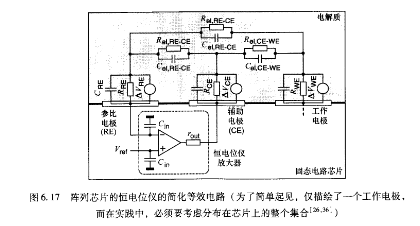

   图6,17 阵列芯片的恒电位仪的简化等效电路(为了简单起见,仅描绘了一个工作电极,而在实践中,必须要考虑分布在芯片上的整个集合[26936∶) 通过以下方法可以实现稳定性的评估:假定在运算放大器输入端移除闭环电路。通过采用如上所提及参数得出传递函数。为此,在大多数情况下,只需要考虑电解质的电阻特性和电极的电容特性即可。经过一些数学计算以及假设运算放大器在单位增益频率(例如⒛°)有足够的相位裕度,我们得到以下建议:
