前端和三位数-模转换器

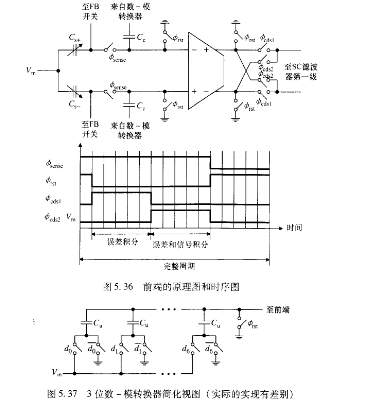

   图5.36显示了一个带时序图的前端原理图。感应电极在反馈阶段通过反馈开关(忽略)连接到反馈电压,在感应阶段通过感应开关连接到前端放大器。放大器的输出在两个集成阶段通过CDS开关直接连接到随后的开关电容滤波器,并且当前端闲置时重置为接地。三位数-模转换器的输出与放大器的输入是电容性耦合的。耦合电容器只有⒛fF,比起感应和寄生电容结合的8pF是微不足道的。

ADC0809CCN

   图5.36展示了3位数-模转换器。简单起见,只显示为单端型,但是实际的实现是有差别的。它包含了根据输人代码的7个单位元件,这些单位元件或接地或连接检测质量块节点。

   图5.37 3位数-模转换器简化视图(实际的实现有差别)

   当脉冲应用于检测质量块上时,在放大器的输入端产生一个电压,这个电压与感应电容间失衡的电容成正比,并且伴随着一个与数-模转换器输入代码相关的电压。检测质量块和数-模转换器被相同的电压脉冲激发以保持位移电压增益和数-模转换器增益的比率相同。

   图5.38显示了前端运算跨导放大器的晶体管级别电路简图。一个带PMOs输人的折叠的共源共栅被选中使一个哏s的输入共模水平成为了可能(因为感应电极为位置感应而重置)。双共源共栅放大器提供了高的输出阻抗。
