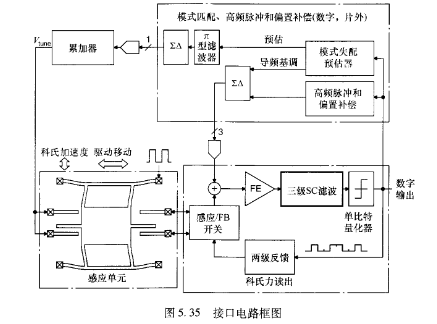

图5.35显示了整个的接口。感应/反馈转换时间复用了位移感应和反馈的同一组电极,ADAU1701JSTZ来实施相应的感应和驱动执行。一个数字化的评估量在前端之前加入了带外的导频基调来监测驱动和感应谐振频率之间的失配。估计量反馈进人累加器,从而生成一个电压用于静电调整感应谐振频率。需要11位精度来实现所需的调谐精度。数-模转换器通过1位调制器和一个开关电容积分器来实现,该积分器充当累加器兼做重建滤波器。积分器的漏电和偏置产生了系统的模式失配。一个带无线直流增益的数字π型滤波器可以消除这个误差。使用一个三位的数-模转换器应用调制校准,高频脉冲,偏置补偿信号。在前端放大器之前而不是之后引人它们,则大的偏置会在放大器前被去掉。由此产生的由前端感应的较小的信号便于使跳动、漂移、跨导变化以及非线性微分对的不利影响降到最低。下面的部分将详细说明关键模块的电路细节。
