FA7612N

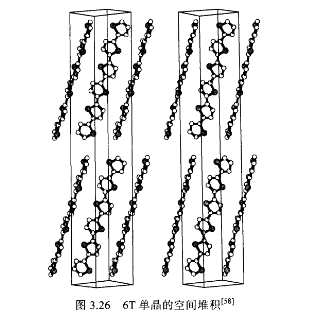

   最经典的噻吩齐聚物是六噻吩-sexithiophene,6D,图3,26是6T分子的单晶堆积模式,可以看出6T的晶胞呈现出平面分子通常具有的“鱼骨型(heⅡingbone)”堆积;在一个6T分子内,每个噻吩分子都是平面结构,6个噻吩环几乎具有相同的空间构型,相邻两个噻吩环之间的二面角小于1°,因此6T分子的平面性非常好,有利于外来空穴在分子内冗共轭体系(六个噻吩环)上的稳定。另外,在水平和垂直两个方向上,由于分子间空间位置的不同,分子与分子之间矾相互作用程度有显著差别,可以预见在水平方向上由于6T分子之间的m作用较大,该方向上载流子的迁移率也将较大。噻吩齐聚物分子空间排列状况与取代基有直接关系。F,Gamier等研究了6T、两端噻吩环α位被己烷取代的α,Q-DH6飞α,co-dihexylsexithiophene),真空蒸镀薄膜堆叠情形以及相应的场效应晶体管,如图3.27所示。

     研究发现:①通过真空蒸镀可以获得层状的多晶6T和α,o-DH6T薄膜。②6T薄膜中分子主要以“鱼骨型”站在衬底表面,这些分子的沩轴平面与衬底平行,长轴c垂直于衬底(图3,27(a))。薄膜中还存在一少部分分子,它们是六噻吩分子通过热平衡成核机制形成的堆积,这类分子的c轴平行于衬底、以网状乃们平面为接触面。
