终端节点及协调器节点外围电踞设计

   终端节点设计

   终端节点是整个无线乙gbec网络中数量最多的节点,其硬件结构如

图5.27所示,主要包括数据采集、 K3MF9F90MM-MGCF无线收发、电源、微控制等模块。其中数据采集模块由一系列的传感器构成,采集到相应的温湿度、浸润线高度、库水位高度、坝体内外部变形后,数据信息会经过高通滤波器去除较大的工频干扰,接着在各类传感器内部进一步完成其与MCU间的信号调理及数据处理,而CC2530内部含有8路输入可配置的12位ADC,故可以直接实现信号的″D转化,监测对象的传感器可直接连接在CC2530的V0接口实现被测数据的采集,通过zgbce无线射频收发器实现数据包的传输。

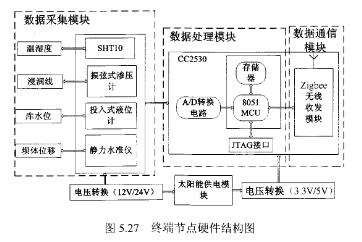

    图527 终端节点硬件结构图

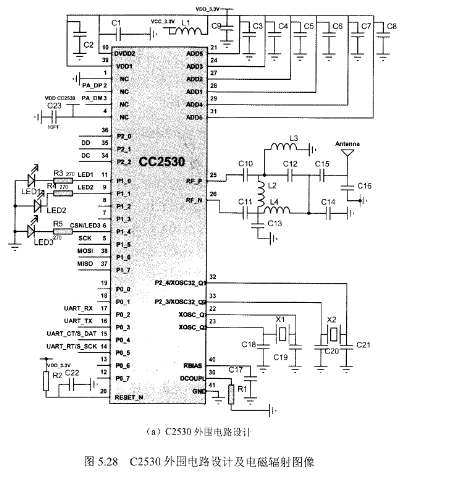

   以CC2530无线通信芯片为主的数据处理模块MCU的片内存储器大小分别为256KB Fhsh、8KBsRAM,工作电压为3.3V,工作频率为32Mhz,无线射频收发器工作频率为24Ghz,其传输速率可达250KbpJl吲。如图528所示,其外围电路主要包括两个晶振,分别为32kHz和32MHz;三个按键,其中包括一个复位键、一个五向按键;五个接口分别为一个背景信息输出接口(2×10排座),一个dcbug下载接口(2×5排座),两个MCU接口(2×10排座),两个传感器接口(2×10扫:座);一个sMA天线座;一个Mhi-UsB接口(可对协调器节点供电)。为了能够在无线组网过程中识别节点是否己经成功入网,硬件电路还设计了三个LED指示灯,如可以在软件编程时设置终端节点在搜索网络的过程中,节点指示黄灯和绿灯不断闪烁,待成功加入协调器节点建立的网络时,黄灯和绿灯同时稳定亮起。
