从节能角度出发,供电模块将后端的电路设计为三个分支:MCU和无

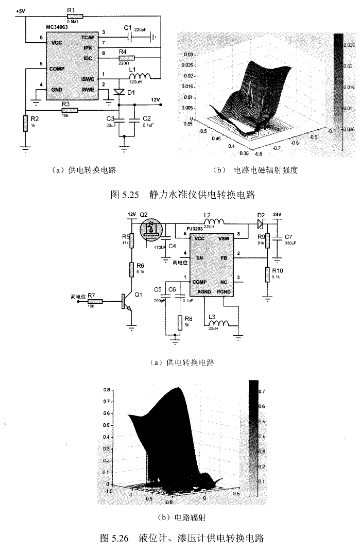

线通信单元、外围电路、K3MF9F90MM-MGCE传感器信号处理ρ当节点处于休眠状态时,微控制器通过关断另外两路的电源转换电路,切断供电,其自身也进入低频睡眠状态,只有实时时钟处于低功耗工作状态。CC2530无线通信单元和温湿度传感器SHT10的供电电压一股取3.3V,节点的外围电路部分(如下载和调试模块)需要5V的供电电压,监测坝体位移、浸润线、库水位等参数的传感器的供电电压为12V、γV、zV,相应的电压转换电路如图5.25、图5,26所示。从LB537输出端的5V电压提供传感器节点外围电路供电之后,经过升压芯片MC30b~s将电压转化为12V,再经过芯片PJ32O3将电压转化为MV,为传感器供电。图5,26中MCU提供高电平导通Q1,紧接着Q2导通为芯片供电,芯片的4管脚也需同时提供一个高电平,芯片才能开始进行升压。
